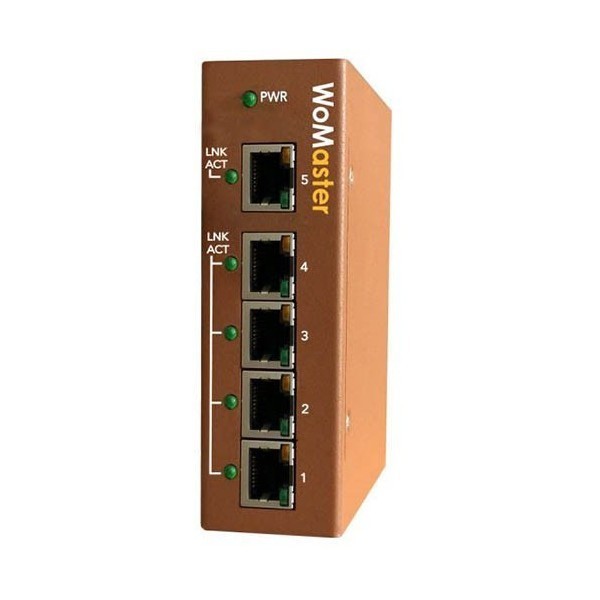

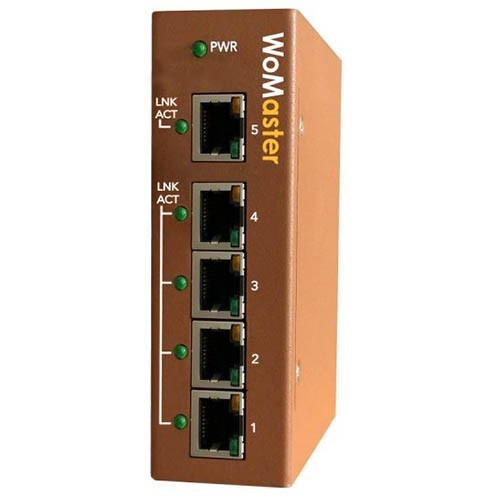

WoMaster DS105A

• DS105A : 5 x 10/100Base-TX RJ45, négociation automatique, MDI/MDI-X automatique
• DS105A-S/M-SC :
  • 4 x 10/100Base-TX RJ45, négociation automatique, MDI/MDI-X automatique
  • 1 x 100Base-FX (connecteur SC)
• DS105A-S/M-ST :
  • 4 x 10/100Base-TX RJ45, négociation automatique, MDI/MDI-X automatique
  • 1 x 100BaseFX (connecteur ST)
• Commutateur DIP
  • Commutateur DIP -1 : Contrôle de la protection contre les tempêtes de diffusion (Désactivé/Désactivé par défaut)
  • Commutateur DIP -2 : Contrôle QoS (Désactivé/Désactivé par défaut)
  • Commutateur DIP -3 : VLAN basé sur le port (Désactivé/Désactivé par défaut)
• Entrée d'alimentation Connecteur de borne amovible à 4 broches avec redondance d'alimentation, inversion automatique de la polarité
  • • V+ (L) : CC + ou en direct
  • • V- (N) : CC - ou neutre
• Entrée d'alimentation DC négative prise en charge (système d'alimentation -48 V ou -24 V)
• Fibre optique (DS105A-M/S)
  • Monomode 30KM 1310nm -15dBm (Min) -34dBm (Max) 19dB
  • Multimode 2KM 1310nm -20dBm (Min) -32dBm (Max 12dB
• 24V DC, puissance nominale 9.6~60Vdc, entrée d'alimentation redondante avec fonction d'inversion de polarité automatique
• Basse tension alternative 18~30Vac pour le contrôle de l'automatisation du bâtiment
• Inversion de polarité automatique
• Consommation électrique :
  • DS105A : 3 watts (maximum)
  • DS105A-m / DS105A-s : 4 watts (maximum)
• Montage Rail DIN
• Dimension 32 mm (L) x 103 mm (H) x 82 mm (P) / sans clip de rail DIN
• Indice de protection IP31
• Températures étendues -40 à 75 °C
• Alimentation redondante à large plage, 10~60Vdc ou AC18~30V

Modèles disponibles :

• DS105A : switch non manageable à 5 ports
• DS105A-M-SC-2 : switch non manageable à 4 ports, 1 fibre multi-mode, à 2 km / 1310nm, SC
• DS105A-M-ST-2 :  switch non manageable à 4 ports, 1 fibre multi-mode, à 2 km / 1310nm, ST
• DS105A-S-SC-30 :  switch non manageable à 4 ports, 1 fibre monomode, 30 km / 1310nm, SC
• DS105A-S-ST-30 :  switch non manageable à 4 ports, 1 fibre monomode, 30 km / 1310nm, ST
