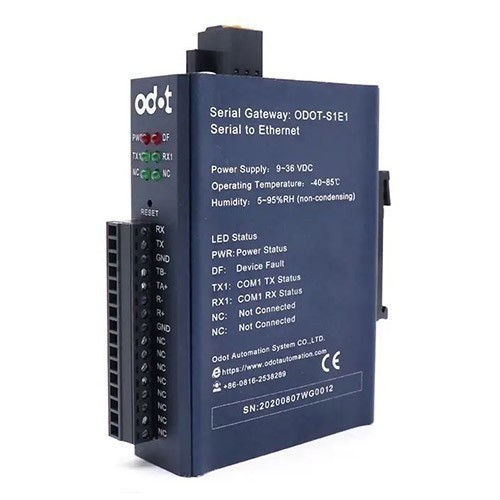

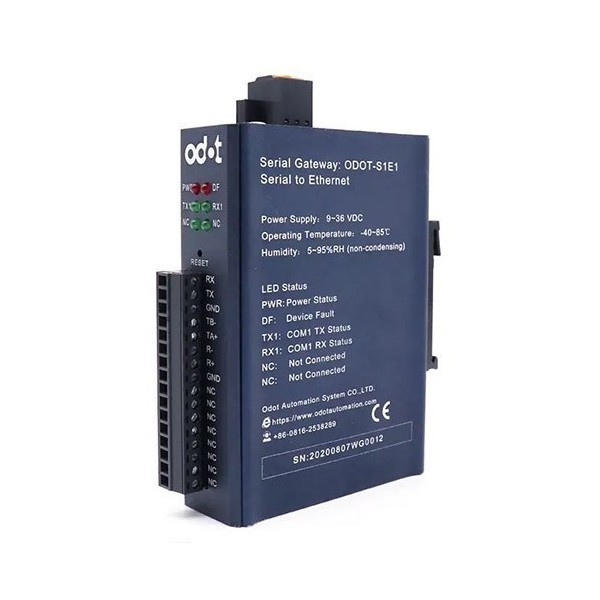

ODOT-S1E1 Agrandir l'image

ODOT-S1E1

ODOT-S1E1

Passerelle Série vers Ethernet, RS232/485/422 vers TCP/UDP, protocole Modbus, 1 port LAN, isolation des ports, alimentation 9-36V DC, températures -20 à 70 °C

Plus de détails

Documentation

En savoir plus

  • Prend en charge le relais pur du serveur TCP, prend en charge l'accès à deux clients
  • Prise en charge de l'intercommunication pure du client TCP, prise en charge de la connexion à 1 serveur
  • Prend en charge le passage pur UDP
  • Prise en charge avec et sans relais de protocole, le relais de protocole prend en charge MODBUS RTU/ASCII
  • Prise en charge des paramètres de configuration du navigateur WEB
  • Il dispose de trois interfaces RS485, RS422 et RS232
  • Prise en charge du débit en bauds du port série 1200 ~ 115200bPS
  • Prend en charge DHCP, plus pratique à utiliser
  • Prend en charge la fonction de réinitialisation à une touche pour restaurer les paramètres d'usine
  • Installation sur rail DIN standard de 35 mm
  • EMC est conforme aux normes internationales EN 55022:2010 et EN55024:2010
  • Consommation électrique : ODOT-S1E1 : 700 mW, ODOT-S2E1 : 1 200 mW
  • Isolation électrique 3kV
  • Isolation de port réseau 2KV
  • Débit adaptatif 10M/100Mbps, inversion automatique MDI/MDIX
  • Température de fonctionnement-20 à 70 °C
  • Alimentation 9-36V DC

Paramètres Ethernet

  • Mode de fonctionnement : serveur TCP, client TCP, UDP
  • Nombre de ports Ethernet : 1
  • Protocole réseau : TCP, UDP, HTTP
  • Nombre de connexions TCP :
  • Passerelle pure du serveur TCP, prend en charge 2 accès client.
  • Passage pur du client TCP, prise en charge pour connecter 1 serveur.

Paramètres du port série

  • Mode de communication série : le mode RTU et le mode ASCII sont facultatifs.
  • Résistance de la borne série : résistance externe de 20 Ω
  • Débit en bauds pris en charge : 2400-115200bps
  • Mode de validation pris en charge : pas de contrôle, contrôle impair, contrôle pair
  • Nombre de stations esclaves prises en charge : 31 (RS485)

Modèles disponibles :

  • ODOT-S1E1 : 1 port série, consommation 700 mW
  • ODOT-S2E1 : 2 ports série, consommation 1200 mW

Caractéristiques

Ports LAN1 port
Interface SérieRS-232/422/485
MontageRail Din
Alimentation9-36V DC
Températures-20 à 70 °C
Protocoles de communicationModbus RTU/ASCII
IsolationOui
