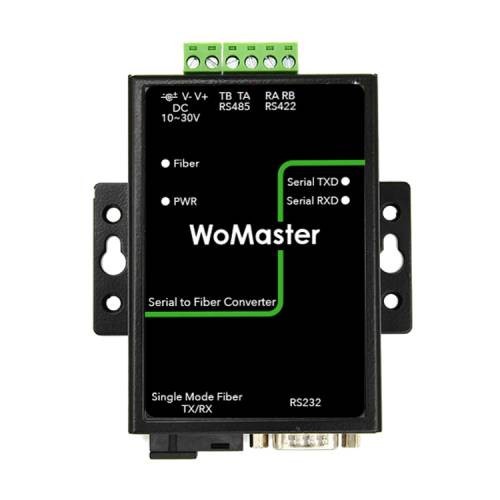

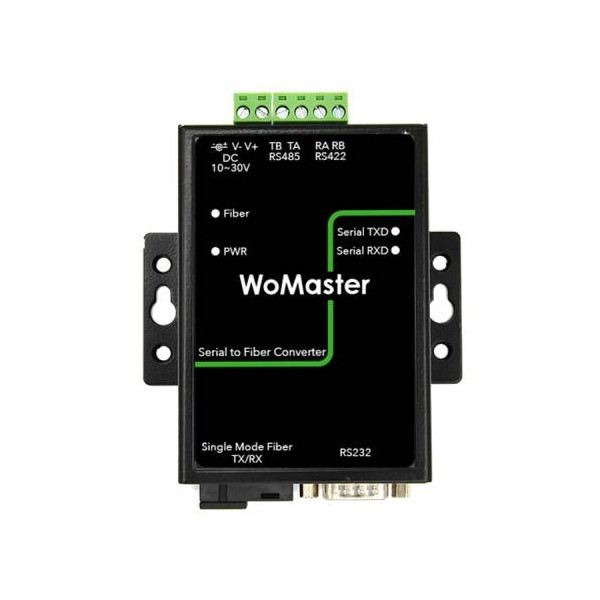

WoMaster SC201-S-SC-WDM15-40

• Interface série RS232/RS422/RS485 :
  • pilote de ligne compatible 8/15 kV ESD
  • RS232 : DB9 mâle, RxD, TxD, CTS, RTS, terre
  • RS422/485 : connecteur terminal
  • Configuration série : auto-adaptative sans configuration
  • Débit en bauds : 115 200 bits/s
  • Contrôle de parité : aucun, impair, pair, marque, espace
  • Taille des données : 5 à 9 bits
  • Contrôle de flux : aucun
  • Latence de transmission : sans retard
• Port fibre optique
  • Câble fibre monomode, transmission à un seul cœur de fibre
  • Interface SC avec technologie WDM
• Tension d'entrée : 12 V DC : Sortie adaptateur secteur 12 V AC/DC
• Connecteur : Entrée 10~30 V avec protection contre les inversions de polarité
• Installation : Fixation murale ou rail DIN (avec clip DIN)
• Boîtier acier protection IP40
• Dimensions : 109,3 mm (H) x 91 mm (L) x 26 mm (P) avec patte de fixation murale
• Température et humidité de fonctionnement -40 à 70 °C

Modèles disponibles SC201-S-SC- :

Émission (dBm)/Longueur d'onde (nm) Réception (dBm)/Longueur d'onde (nm) Bilan de liaison (dB)/km

• SC201-S-SC-WDM13-20 : TX 1310 nm, RX 1550 nm, portée de 20 km, connecteur SC Simplex
• SC201-S-SC-WDM15-20 : TX 1550 nm, RX 1310 nm, distance de 20 km, connecteur SC Simplex
• SC201-S-SC-WDM13-40 : TX 1310 nm, RX 1550 nm, distance de 40 km, connecteur SC Simplex
• SC201-S-SC-WDM15-40 : TX 1550 nm, RX 1310 nm, distance de 40 km, connecteur SC Simplex
