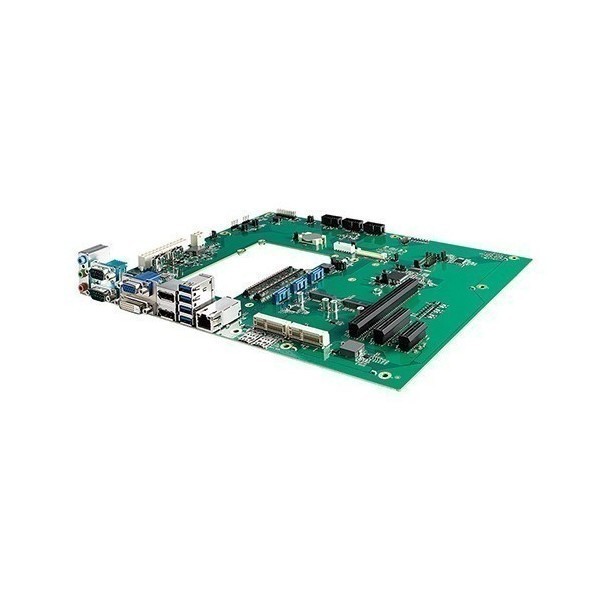

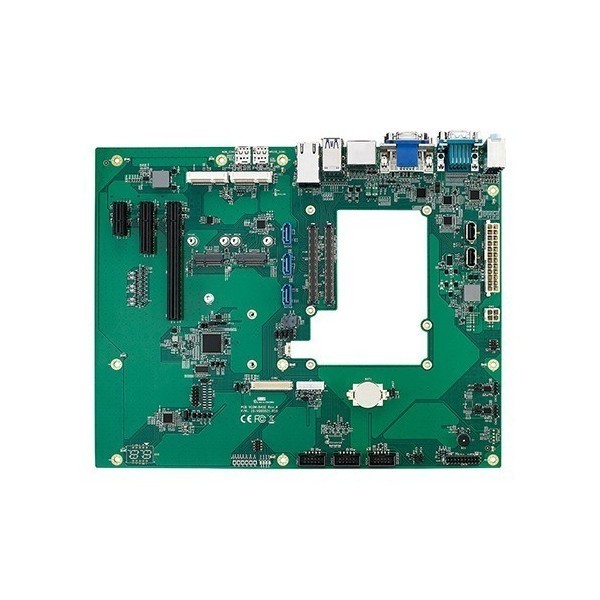

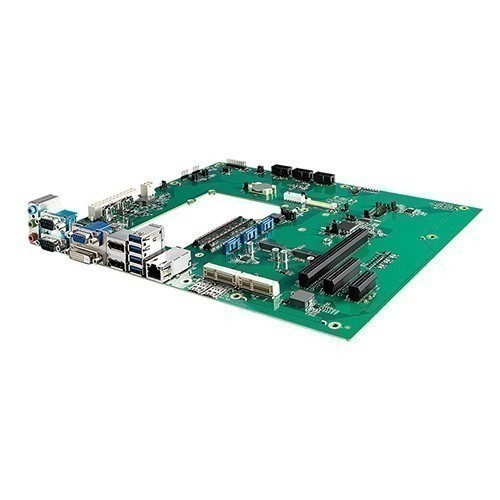

Vecow VCOM-BASE

Référence VCOM-BASE

Carrier board COM Express Type 6 au format ATX, températures 0 à 60 °C

Conforme au COM Express Carrier Design Guide, prend en charge les modules de type 6 dans un facteur de forme compact
1 emplacement PCIe x16, 1 emplacement PCIe x4, 1 emplacement PCIe x1
Prend en charge 3 interfaces d'affichage numérique (DDI) avec VGA/DVI/DisplayPort
Double BIOS (SPI et LPC)
Interface de module PICMG COM Express révision 2.0 prend en charge les modules de type 6 en format de base ou compact
Dimensions (L x l) 244 mm x 305 mm (9,61" x 12,01")
Affichage
・1 VGA
・1 LVDS
・1 DVI-D
・2 DisplayPort
Base LAN sur module COMe
Interface audio 1 entrée micro, 1 sortie ligne, 1 entrée ligne
SATA 3 SATA III (6 Gb/s), mSATA mSATA 1 SATA III (type Mini PCIe, 6 Gb/s)
Prise M.2 1 clé B M.2 (interface PCIe)
Extension PCIe
・1 emplacement PCIe x1
・1 emplacement PCIe x4
・1 emplacement PCIe x16
1 prise Mini PCIe pleine taille pour carte PCIe/USB/SIM/en option
M.2
・1 clé M.2 B (3042/2280)
・1 clé M.2 E (2230)
Entrée d'alimentation ATX : 12 V ± 5 % / 5 Vsb ± 5 % ; ou À : 12V±5%
Connecteur d'alimentation ATX
Température en fonctionnement 0 à 60°C
