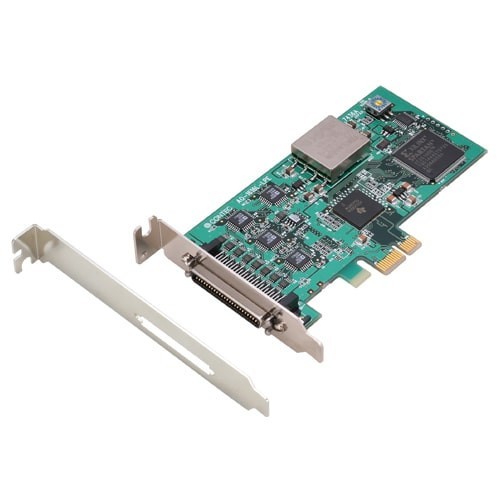

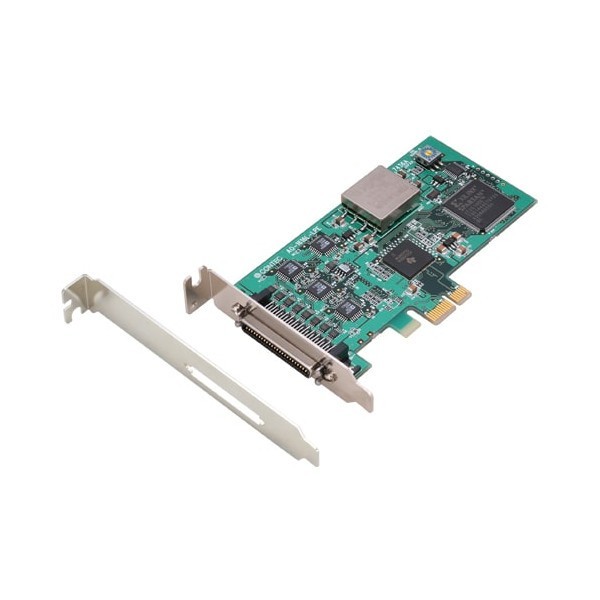

Contec AO-1616L-LPE
AO-1616L-LPE
Carte PCIe Low Profile de sortie analogique haute précision non isolée, résolution 16 bits, 16 AO, 8 DI/O, Comptage jusqu'à 32 bits, températures 0 à 50 °C
Documentation
En savoir plus
- Sortie analogique haute précision 16 canaux, dont 4 dédiés aux E/S numériques, 1 canal pour compteur.
- Le début et la fin de l'échantillonnage sont contrôlables par logiciel, déclencheur externe, etc.
- Conception sécurisée avec ajustement de la tension de sortie à 0 V à la mise sous tension.
- Mémoire tampon (1 Ko) utilisable aux formats FIFO ou RING.
- Filtre numérique intégré pour éviter les erreurs de détection dues aux interférences des signaux externes.
- Série Analogique L (Économique et multifonctionnelle)
- Bus PCI Express low profile
- Connecteur : Nappe miniature 50 broches
- E/S analogiques :
- Canaux de sortie : 16
- Plage de sortie : ±10 V
- Résolution DAC : 16 bits
- Fréquence de mise à jour : 10 µs (max.)
- Mémoire tampon de sortie : 1 Ko
- E/S numériques :
- Canaux d'entrée : 4 canaux
- Canaux de sortie : 4 canaux
- Canaux d'E/S bidirectionnels
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 3,3 V CC - LVTTL
- Tension de fonctionnement (sortie) : 3,3 V CC - LVTTL
- Circuit d'entrée : Entrée de niveau LVTTL non isolée (logique positive)
- Circuit de sortie : Sortie de niveau LVTTL non isolée (logique positive)
- Alimentation intégrée
- Compteur
- Nombre de canaux : 1 canal
- Système de comptage : Comptage incrémental 32 bits
- Fréquence de réponse : 10 MHz
Caractéristiques
| Températures | 0 à 50 °C |
| Bus | PCIe |
| Low Profile | Oui |
| Isolation | Non |
| Nombre canaux comptage | 1 |
| DI | 4 |
| DO | 4 |
| AO | 16 |
