> >>ODOT CP-9131
ODOT CP-9131 Agrandir l'image

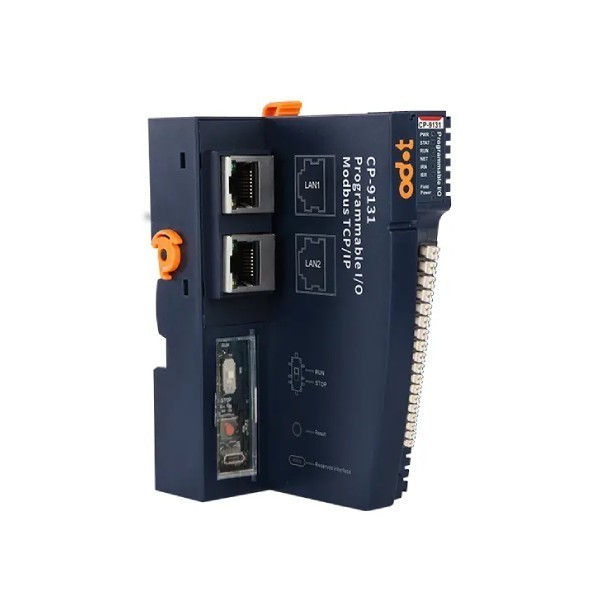

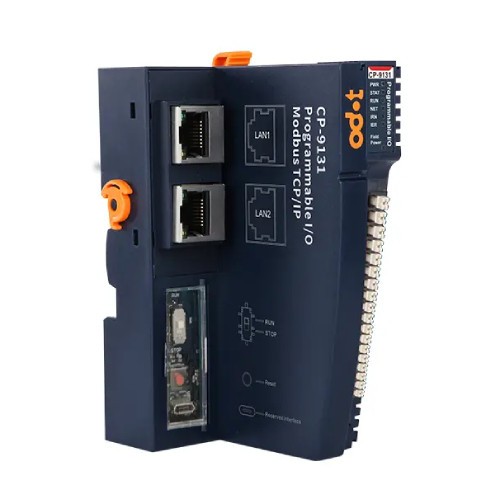

ODOT CP-9131

CP-9131

Contrôleur PLC, système programmable IEC61131-3, 5 langages de programmation, jusqu'à 32 modules d'E/S, 2 RJ45 et 1 RS485, 10/100 Mbps, boîtier IP20, alimentation 24V DC, températures -40 à 85 °C

Plus de détails

Ajouter au comparateur

Documentation

Téléchargement (1.78M)

En savoir plus

  • Le CP-9131 est le composant central de toute la série C, son travail principal est non seulement responsable de l'exécution du programme logique de l'utilisateur, mais également responsable de toutes les données d'E/S, de réception et d'envoi, du traitement des données de communication et d'autres travaux.
  • Alimentation : 9-36V DC (nominal : 24V DC)
  • Protection contre les surintensités, protection de connexion anti-inversion
  • Consommation d'énergie 50 mA à 24V DC
  • Courant d'alimentation du bus interne Max : 2,5A à 5V DC
  • Isolation de l'limentation du système vers l’alimentation sur site
  • Puissance de terrain Plage : 22-28 VDC (Nominale : 24 VDC)
  • Courant de puissance sur le terrain Max.CC 8A
  • Modules d'E/S pris en charge 32 pièces
  • Câblage Max.1,5 mm² (AWG 16)
  • Type de montage Rail DIN 35 mm
  • Taille 115 x 51.5 x 75 mm
  • Température -40 à 85 °C
  • Classe de protection IP20
  • Remarque : M représente les paramètres valides du mode maître, S représente les paramètres validesparamètres du mode esclave, et F représente les paramètres valides du mode transparent libremode de transmission
  • Spécification de programmation
  • Logiciel de programmation CIACON
  • Stockage du programme 127 Ko
  • Unité de stockage de données 52 Ko
  • Système d'exécution
  • Tâche avec plusieurs automates
  • Langage de programmation IEC 61131-3 (LD, IL, ST, FBD, SFC) RTC
  • Prise en charge Max.Tâche 3
  • Max.Tâche cyclique 3
  • Max.Tâche d'état 3
  • Temps de numérisation 1 ms
  • Paramètres d'interface
  • Max.Module d'extension 32
  • Max.Taille d'entrée 512 mots (1024 octets)
  • Max.Taille de sortie 512 mots (1024 octets)
  • Max.Numéro de nœuds Limité par la spécification Ethernet
  • Débit en bauds 10/100Mbps, auto-adaptatif, full duplex
  • Protocole réseau Modbus TCP, Modbus RTU
  • Configuration du port série (RS485)
  • Modbus RTU, débit en bauds : 2 400 ~ 115 200 bps
  • Indicateur LED : PWR STAT RUN NET IRN IER

Caractéristiques

Ports LAN2 ports
Ports Série1
Interface SérieRS-485
Alimentation24V DC
Températures-40 à 85 °C
ProtectionIP20
