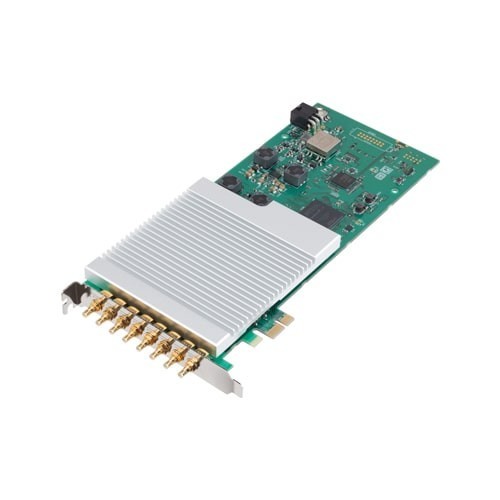

Contec ZM-C2H-PE

• Mesure de condensateur céramique haute capacité
• Élément de mesure C (capacité électrostatique), D (coefficient de perte ; tanδ)
• 2 canaux de mesure
• Méthode de mesure à quatre bornes
• Fréquence de mesure 120 Hz ± 1 %, 1 kHz ± 1 %
• Niveau du signal de mesure 0,5 Vrms ± 10 %, 1 Vrms ± 10 %
• Plage de mesure 4 nF à 1,4 mF
• Mode de circuit équivalent série, parallèle
• Temps de mesure 2,0 ms (min.) (Fréquence de mesure 1 kHz) ; 10,0 ms (min.) (Fréquence de mesure 120 Hz)
• Fonction de déclenchement interne
• Fonction de correction Ouvert, court-circuit

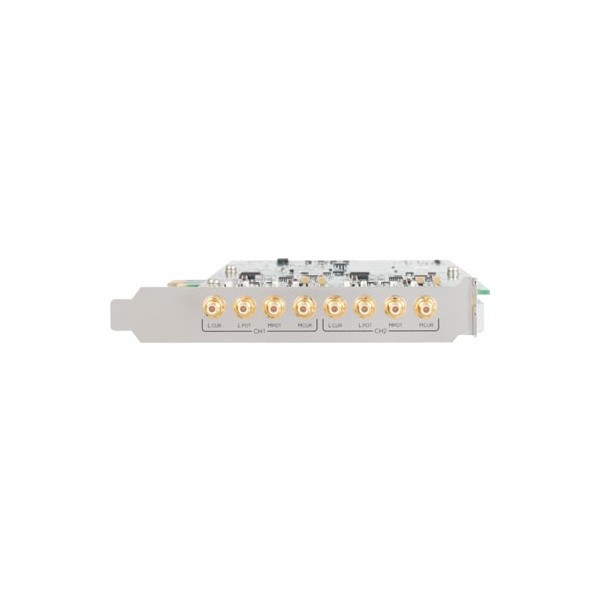

• Connecteur de borne de mesure SMB
• Distance de connexion moins de 3 m
• Adresse mémoire commune 256 Mo
• Alimentation Consommation 3,3 V 850 mA (max.), 12 V 1 500 mA (max.) *1 Connecteur d'alimentation supplémentaire
• Connecteur PCI-E 6 broches
• Tension d'alimentation supplémentaire 12 V ± 8 %
• Spécification du bus de base PCI Express Rev. 2.0 x1
• Dimension (mm) 242,3 (L) x 111,15 (H)
• Température ambiante de fonctionnement 0 à 50 °C

*1 Si la cible de mesure est court-circuitée ou si l'extrémité de mesure est court-circuitée à la terre, un courant maximum d'environ 3,5 A peut circuler dans l'alimentation 12 V.
