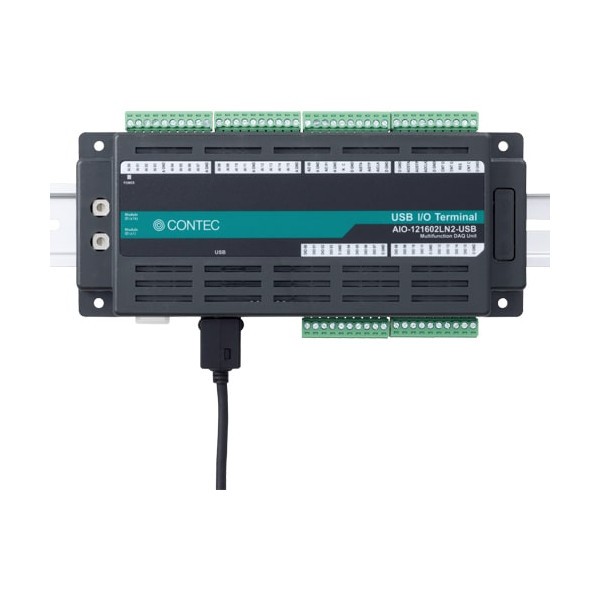

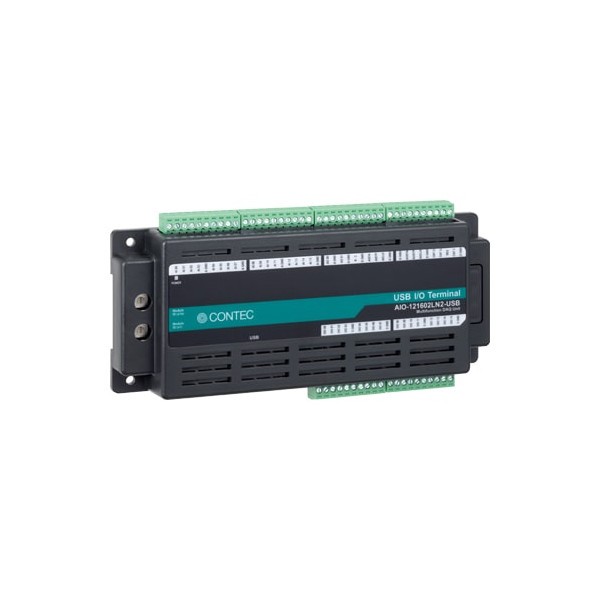

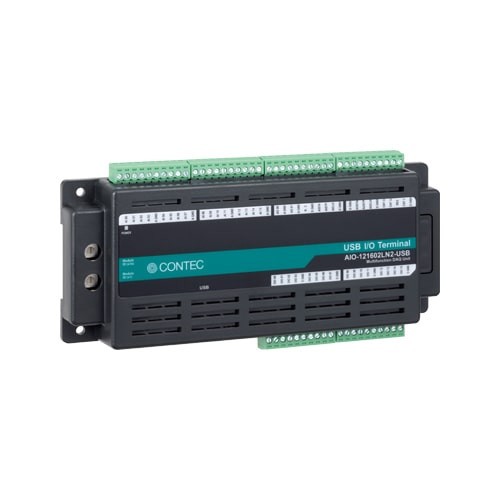

Contec AIO-121602LN2-USB
AIO-121602LN2-USB
Module d'E/S analogiques et USB, 16 entrées analogiques, 2 sorties analogiques, 16 E/S numériques, 1 canal de comptage, haute précision, mémoire intégrée, températures 0 à 50 °C
Documentation
En savoir plus
- Module USB multifonctions
- Les entrées/sorties analogiques peuvent être synchronisées avec une minuterie interne ou une horloge externe
- Une fonction de filtrage numérique est intégrée pour éviter les erreurs de reconnaissance dues aux interférences des signaux externes
- Une mémoire tampon est disponible pour le traitement en arrière-plan, indépendamment du logiciel
- Compatible USB 2.0/USB 1.1
- Pilote de périphérique compatible Windows/Linux
- Type USB N (Compact)
- Connecteur : Bornier 2 pièces à 6 broches, pas de 3,5 mm
- Entrées/sorties analogiques
- Canaux d'entrée : 16 (8 différentiels)
- Plage d'entrée : ±10 V ; ±5 V ; ±2,5 V ; 0 à 10 V
- Résolution du CAN : 12 bits
- Fréquence d'échantillonnage : 2 µs/canal (max.)
- Mémoire tampon d'entrée : 1 ko
- Canaux de sortie : 2
- Plage de sortie : ±10 V ; ±5 V ; 0 à 10 V 0 à 5 V
- Résolution du CNA : 12 bits
- Fréquence de rafraîchissement : 12 µs (max.)
- Mémoire tampon de sortie : 1 ko
- E/S numériques
- Canaux d'entrée : 8/16
- Canaux de sortie : 8/16
- Canaux d'E/S bidirectionnels : 16
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 5 V CC (TTL)
- Tension de fonctionnement (sortie) : 5 V CC (TTL)
- Circuit d'entrée : Entrée TTL non isolée (logique positive)
- Circuit de sortie : Sortie TTL non isolée (logique positive)
- Alimentation intégrée
- Compteur
- Nombre de canaux : 1
- Système de comptage : Comptage 32 bits (incrémental)
- Fréquence de réponse : 5 MHz
Caractéristiques
| Ports USB | Oui |
| Températures | 0 à 50 °C |
| DIO | 16 bi-directionnelles |
| Isolation | Oui |
| Comptage | 32bit Up |
| Nombre canaux comptage | 1 |
| AI | 16 single-end, 8 différentiels |
| AO | 2 |
