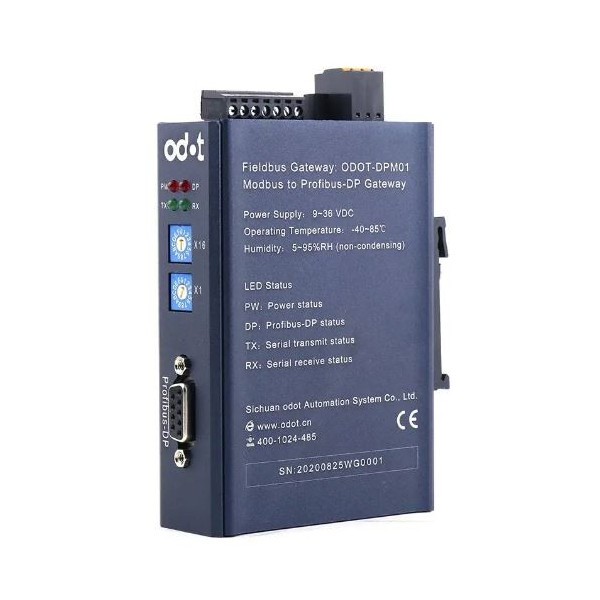

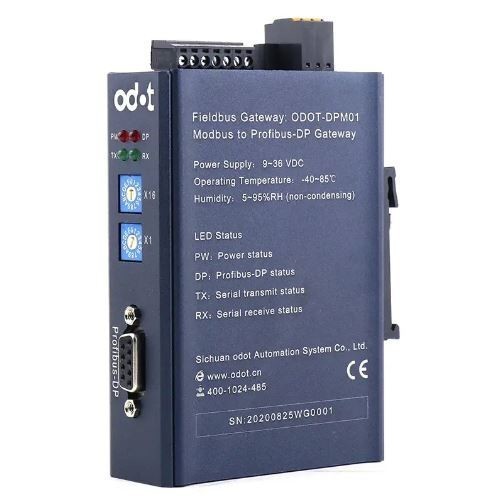

ODOT-DPM01

• La passerelle ODOT-DPM0l est un convertisseur de protocole Modbus-RTU/ASCII vers PROFIBUS-DP. Ce produit peut connecter un appareil Modbus à un automate Siemens (S7-300/1200/1500/400) avec une interface de communication PROFIBUS-DP ou un système DCS avec maître DP. Il adopte une coque en alliage d'aluminium avec une conception durcie et prend en charge l'installation sur rail DIN. Tous les signaux série fournissent une isolation photoélectrique intégrée.
• Prend en charge la conversion de protocole entre Modbus et PROFIBUS
• Prend en charge RS485, RS422 et RS232
• Prend en charge le maître et l'esclave Modbus et prend en charge RTU ou ASCII
• PROFIBUS-DP : Max. Entrée 244 octets, Max. Sortie 244 octets
• Température de fonctionnement de -40 à 85 °C
• Coque aluminium, protection IP20
• Dimension : 27,5 * 110 * 110 mm
• Tension d'entrée : 9 〜36VDC
• Câblage : borne à vis de 3,81 mm
• Puissance : Max. 100mA@24V

Série Modbus

• 1 port
• Port série RS485/422/232
• Bornier à vis 3,81 mm
• Protection ESD : ±16KV
• Résistance terminale Rs485 : intégrée 120Ω
• Bits de données : 8
• Bits d'arrêt : 1, 2
• Chiffre de contrôle : Aucun, pair, impair
• Débit en bauds : 1200~115200bps
• Code de fonction : 01/02/03/04/05/06/15/16

Interface PROFIBUS

• Protocole : Profibus-DP/VO
• Emplacements de modules : 42 pièces
• Débit de communication : 9,6 Kbps ~ 12 Mbps auto-adaptatif
• Type de connexion : connecteur femelle Db9
• Protection d'isolement : isolation électromagnétique
• Numéro de borne : 1
• Commutateur rotatif : Adresse PROFIBUS 1~255

Principaux paramètres techniques

• Prise en charge du code de fonction vers Modbus : 01/02/03/04/05/06/15/16
• Protocole pris en charge : PROFIBUS-DP/V0
• Taux de communication DP : 9,6 Kbps ~ 12 Mbps auto-adaptatif
• Zone de données DP : Max. Entrée 244 octets, Max. sortie 244 octets, la somme totale des entrées et sorties est de 288 octets
• Esclave DP Max : 42 pièces
• Mode station esclave Modbus : prend en charge
• Maître Modbus : prend en charge
• Numéro de station Modbus : 31 pièces max.
• Débit en bauds Modbus : 1200 ~ 115200bps en option
• Installation : rail DIN standard de 35 mm
• Certificat : CEM, CE
• Garantie : 3 ans

Modèles disponibles :

• ODOT-DPM01 : Passerelle unidirectionnelle Modbus vers PROFIBUS esclave, la somme des entrées et des sorties est de 288 octets
• ODOT-DPM02 (personnalisation) : Passerelle unidirectionnelle Modbus vers PROFIBUS esclave, la somme des entrées et des sorties est de 488 octets.
