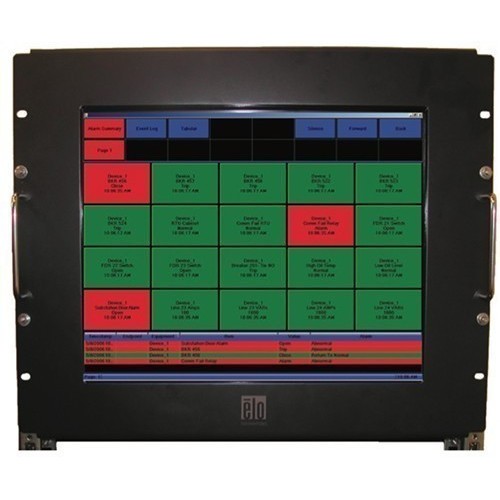

Kalkitech SAM-100 Agrandir l'image

Kalkitech SAM-100

SAM-100

Logiciel SAM pour l'annonciation et l'acquisition de données uniquement. Le Substation Alarm Manager (SAM) de ASE a été développé afin de fournir aux Power Utilities un moyen simple d'afficher l'état et les données d'une sous-station. L'annonciateur de sous-station SAM utilise une vaste bibliothèque de protocoles et permet de surveiller une grande variété d'équipements de sous-stations.

Plus de détails

Documentation

En savoir plus

Les données pour SAM peuvent être acquises soit en écoutant un circuit actif, soit en interrogeant directement un RTU / IED. Les données de collecte sont transmises à SAM via le protocole OPC. Ceci permet à SAM d'exécuter sa fonction de surveillance d'alarme soit localement sur poste, soit sur un site distant.

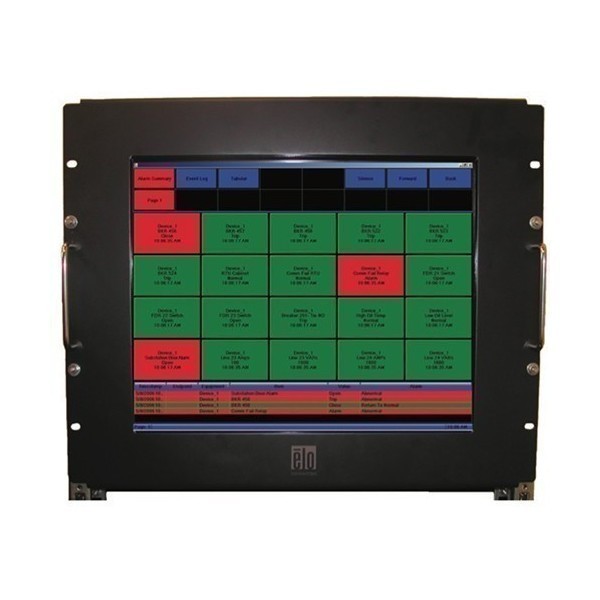

Le package SAM complet se compose d'un PC durci (pas de pièces mobiles), d'un moniteur à écran tactile 19" et du logiciel Annunciation and Data Viewer. SAM est également offert dans des versions réduites.

Le logiciel prend en charge la configuration de plusieurs pages d'annonce contenant des valeurs numériques, analogiques ou à impulsions. Le logiciel prend en charge la configuration des conditions d'alarme, la couleur, la taille de police et la disposition sur la page d'annonce.

SAM dispose de capacités de contrôle optionnelles qui peuvent permettre à l'utilisateur d'activer des commandes localement ou à distance via le logiciel SAM.

Rassembler les données: plusieurs options

Le logiciel SAM s'intègre parfaitement au logiciel de traduction de protocole SCADA d'ASE. Le SPT peut collecter des données à partir de dispositifs en aval (RTU / IED) en utilisant n'importe lequel des 40 protocoles actuellement disponibles. L'intégration SPT permet au système SAM d'agir également en tant que passerelle de protocole, concentrateur de données ou traducteur de protocole, si des protocoles amont optionnels sont inclus. S'il vous plaît voir les options ci-dessous:
Le logiciel SAM peut également être exécuté à distance sur un réseau ou peut être intégré sur un processeur de sous-station tiers.

Le système de base SAM inclut une licence pour jusqu'à 4 canaux de communication et 2 ports réseau avec jusqu'à 6 connexions réseau. Le matériel d'E / S série en option est disponible pour communiquer avec les protocoles orientés bits existants. SAM est entièrement extensible pour inclure plus de ports série ou réseau selon les besoins.

Modèles disponibles :Description
SAM-900Pack intégré comprenant un écran tactile, un PC durci, une alimentation universelle, un panneau de montage, un logiciel SAM pour l'annonce et l'acquisition de données.
SAM-750Comprend un PC durci, une alimentation universelle, un panneau de montage, un logiciel SAM pour l'annonce et l'acquisition de données.
SAM-500Comprend un moniteur à écran tactile et un logiciel SAM pour l'annonce et l'acquisition de données (pas de PC durci).
SAM-100Logiciel SAM pour l'annonciation et l'acquisition de données uniquement.
SAM-KBDClavier et pavé tactile rackables 19" 1U en option sur tiroir coulissant

Caractéristiques :

LogicielConfigurationWindows based configuration systems allows for Alarm specification, analog limits, scaling and point descriptions.
ProtocolConfigurable per Channel
Poll / EavesdropConfigurable per channel
Point CountsMaximum 30,000 points
Alarm DisplaysConfigurable size and color options
PC durciProcessor300MHz AMD Geode GX1 CPU with CS5530A companion chip.Upto 512MB ram capability
Serial Ports4 serial Ports 16C550 compatible, ESD protected
USB PortsFour USB 2.0
Network Port2- 10/100 Base-T, IEEE 802.3 Standard
Ecran tactileSize19” Rack-mount – 17” Display panel , 3” deep
FeaturesTouch screen with USB inputs from PC
OptionsPC-104Two Channel multi-function I/O boards supporting bit and byte, asynchronous and synchronous, serial (RS232 and RS485) communications
DC to AC inverterCoverts 48VDc to 120 AC to power all SAM components (10W)
Protocol AdditionAdd Additional protocols to your SAM system to add Data Concentrator, Protocol Conversion, or Gateway capabilities
