Contec DT-G2E-32

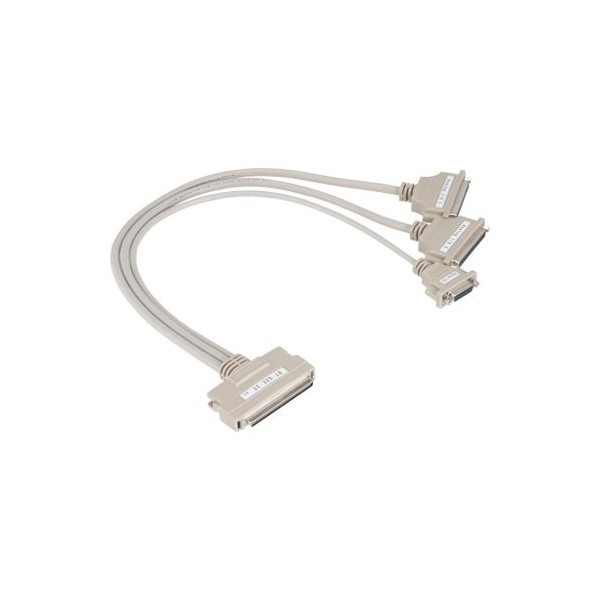

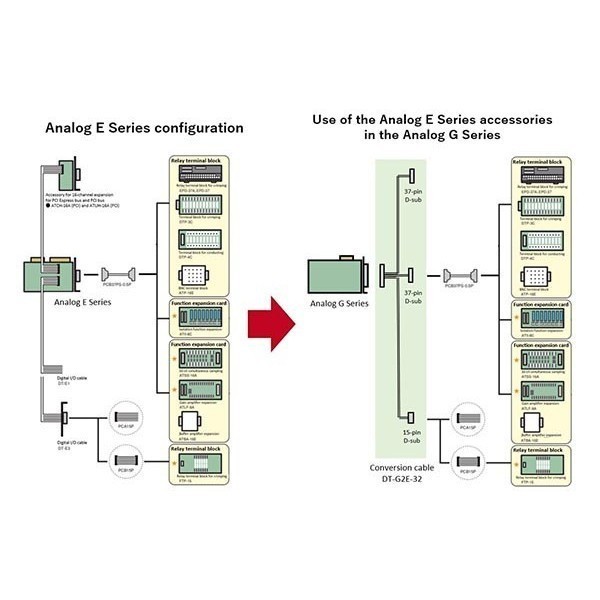

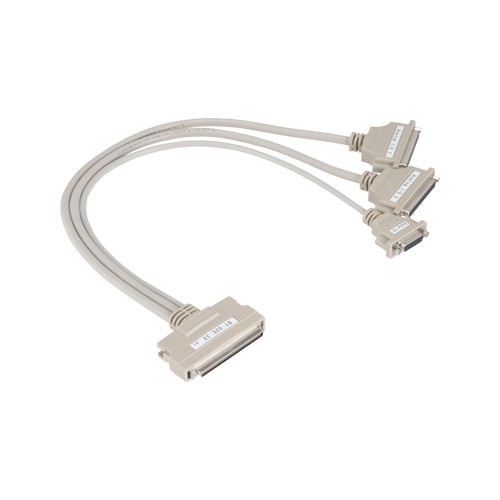

Ce produit est un câble qui se connecte à CN1 (connecteur à pas de 1,27 mm à 96 broches) de la carte d'entrée/sortie analogique de la carte série G et le convertit en connecteur de la série E de la carte d'entrée/sortie analogique.

• Connecteur utilisé :
  • 96 broches demi-pas, connecteur femelle PCR-E96FB [HONDA] ou équivalent
  • Connecteur femelle de type D à 37 broches 17JE-13370-02(D1)[DDK] ou équivalent x2, Fixation du support fixe : 17L-002C[DDK] ou équivalent. Vis à oreilles : UNC#4-40
  • Connecteur femelle de type D à 15 broches 17JE-13150-02(D1)A ou équivalent, Vis à oreilles : UNC#4-40
• Câble :
  • Câble blindé à 25 conducteurs. Taille du conducteur : AWG#28, composition du conducteur : 7 pièces/0,127 mm UL20276
  • Câble blindé à 8 conducteurs. Taille du conducteur : AWG#28, composition du conducteur : 7 pièces/0,127 mm UL20276

Pour modèles :

• AIO-163202UG-PE : 16bit, 1MSPS
• AIO-163202G-PE : 16bit, 100kSPS
• AIO-123202UG-PE : 12bit, 1MSPS
• AIO-123202G-PE : 12bit, 100kSPS
