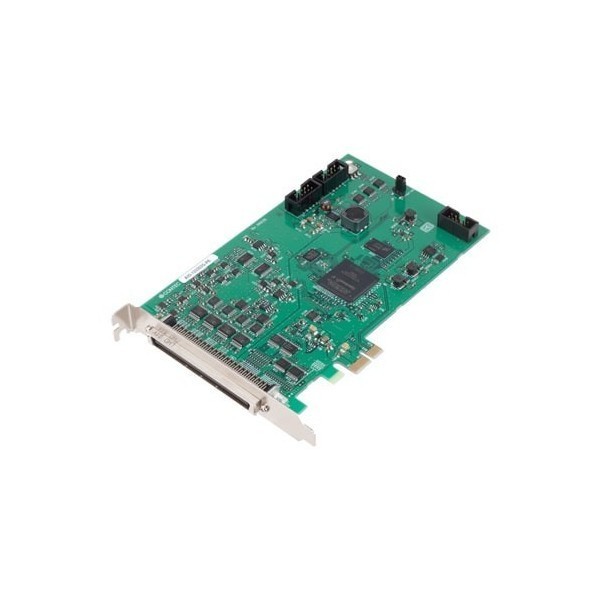

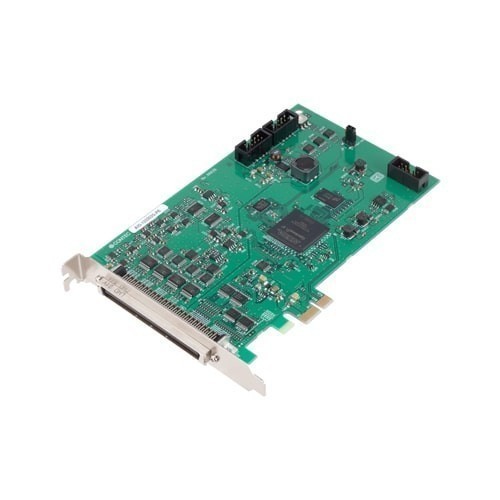

Contec AIO-123202G-PE Agrandir l'image

Contec AIO-123202UG-PE

AIO-123202UG-PE

Carte PCI Express E/S analogiques, 32 canaux AI (12bit, 1MSPS), 2 canaux AO, 2 canaux compteur

Plus de détails

Documentation

En savoir plus

  • DAQ Multifonction série G
  • Bus PCI Express
  • Connecteur 1,27 mm à 96 broches (mâle) ; 2x Embase à broches 10 broches (mâle)
  • E/S Analogiques
    • Canaux d'entrée Asymétrique 32 canaux (différentiel 16 canaux)
    • Plage d'entrée ±10 V ; ±5 V ; ±2,5 V ; ±1,25 V ; 0 à 10V ; 0 à 5V ; 0 à 2,5 V ; 0 à 1.25V
    • Résolution ADC 12 bits
    • Taux d'échantillonnage 1μsec/ch (max.)
    • Mémoire tampon d'entrée 128 Mo de mots
    • Canaux de sortie 2 canaux
    • Plage de sortie ±10 V ; ±5 V ; ±2,5 V ; ±1,25 V ; 0 à 10V ; 0 à 5V ; 0 à 2.5V
    • Résolution CNA 12 bits
    • Taux de mise à jour 6μsec (max.)
    • Mémoire tampon de sortie 256k Word
  • E/S numériques
    • Canaux d'entrée 8 canaux/16 canaux
    • Canaux de sortie 8 canaux/16 canaux
    • Canaux d'E/S bidirectionnels 16点
    • Temps de réponse (entrée) 200nsec (max.)
    • Temps de réponse (sortie) 200nsec (max.)
    • Tension de fonctionnement (entrée) 3,3 VDC-LVTTL
    • Tension de fonctionnement (sortie) 3,3 VDC-LVTTL
    • Circuit d'entrée Entrée de niveau LVTTL non isolée (logique positive)
    • Circuit de sortie Sortie de niveau LVTTL non isolée (logique positive)
  • Compteur
    • 2 canaux
    • Système de comptage 32 bits
    • Vitesse de réponse 10MHz
  • Système d'exploitation : Windows 11 (64 bits) ; Windows 10 IoT Entreprise LTSC 2021 (64 bits) ; Windows 10 IoT Entreprise 2019 LTSC (64 bits) ; Windows 10 IoT Entreprise LTSB 2016 (64 bits) ; Windows 10 (64 bits); Windows 10 (32 bits); Linux

Modèles disponibles :

Caractéristiques

BusPCIe
IsolationNon
AI32
AO2
