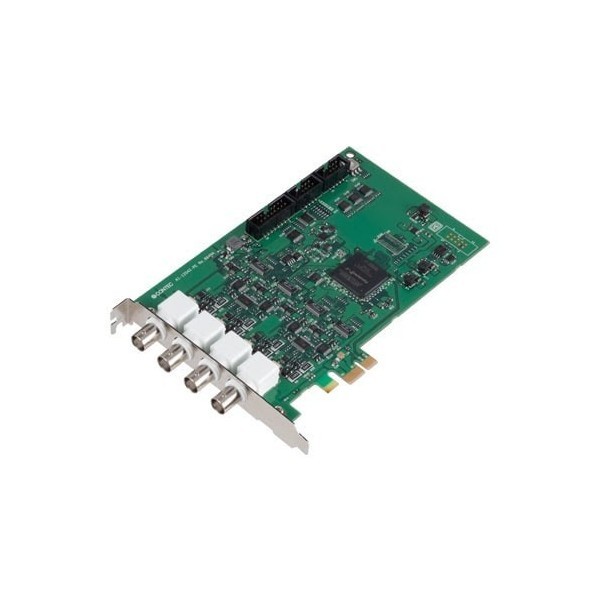

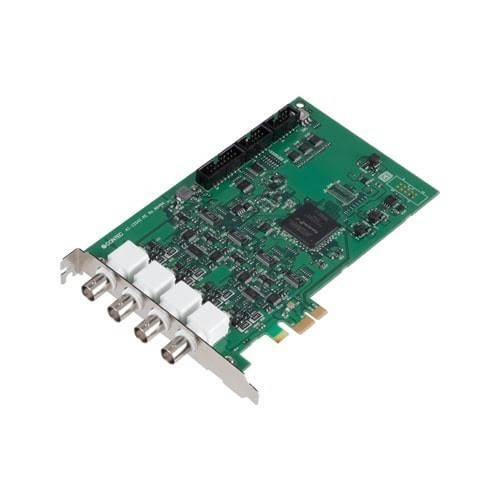

Contec AI-1204Z-PE
AI-1204Z-PE
Carte d'entrée analogique PCI Express 10 MSPS à 4 entrées analogiques, 4DI / 4DO, résolution 12 bit, 4 connecteurs BNC, températures 0 à 50 °C
Documentation
En savoir plus
- Vitesse de conversion maximale de 10 MSPS (100 ns), avec échantillonnage simultané de 4 canaux
- L'échantillonnage peut être contrôlé par logiciel, comparaison des données de conversion, déclenchement externe, sortie d'un contrôleur d'événements et conditions de démarrage/arrêt similaires
- Intègre un connecteur de synchronisation pour un fonctionnement synchronisé
- La fonction de transfert maître du bus permet une acquisition de données continue à haute vitesse pendant une longue période
- Connecteur BNC utilisé pour la broche d'entrée analogique
- Fonctions et connecteurs compatibles avec la carte PCI AI-1204Z-PCI
- Série Analogique Z (échantillonnage simultané 4 canaux)
- Bus PCI Express
- Connecteurs utilisés : 4 x BNC ; connecteur mâle 16 broches ; 2 x connecteur mâle 10 broches
- E/S analogiques
- Canaux d'entrée : 4 canaux asymétriques
- Plage d'entrée : ±10 V ; ±5 V ; ±2,5 V ; ±1,25 V ; 0 à 10 V ; 0 à 5 V. 0 à 2,5 V
- Résolution ADC : 12 bits
- Fréquence d'échantillonnage : 100 ns (max.)
- E/S numériques
- Canaux d'entrée : 4
- Canaux de sortie : 4
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 3,3 V DC - LVTTL
- Tension de fonctionnement (sortie) : 3,3 V DC - LVTTL
- Circuit d'entrée : Entrée de niveau LVTTL non isolée (logique positive)
- Circuit de sortie : Sortie de niveau LVTTL non isolée (logique positive)
- Systèmes d'exploitation compatibles : Windows 11 (64 bits) Windows 10 IoT Enterprise LTSC 2021 (64 bits) ; Windows 10 IoT Enterprise 2019 LTSC (64 bits) ; Windows 10 IoT Enterprise LTSB 2016 (64 bits) ; Windows 10 (64 bits) ; Windows 10 (32 bits) ; Windows 8.1 (64 bits) ; Windows 8.1 (32 bits) ; Windows 7 (64 bits) ; Windows 7 (32 bits) ; Linux (64 bits)
Caractéristiques
| Connecteur BNC | 4 |
| Températures | 0 à 50 °C |
| Bus | PCI-Express |
| Isolation | Non |
| DI | 4 |
| DO | 4 |
| AI | 4 |
