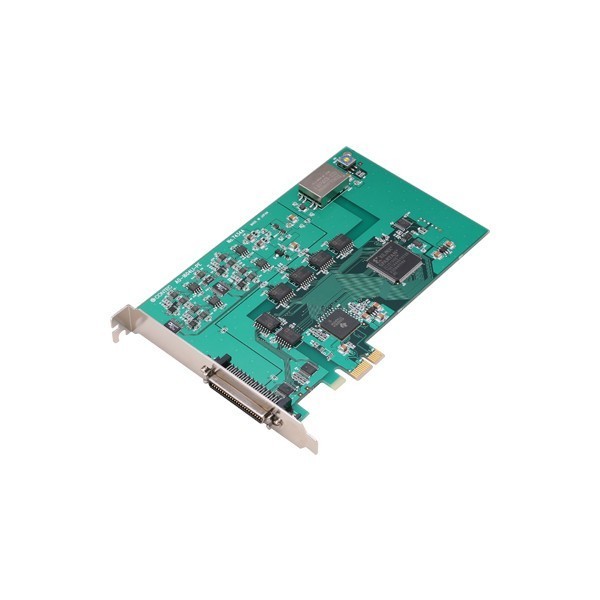

Agrandir l'image

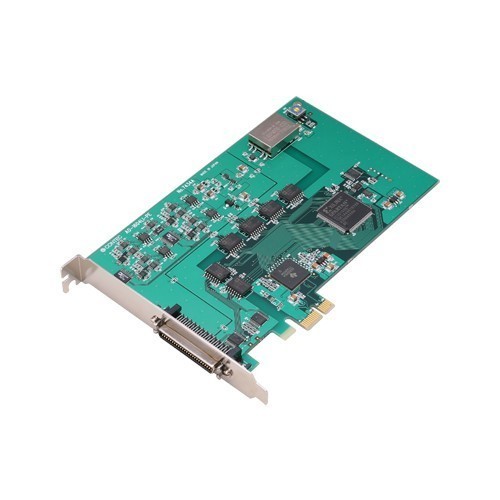

Contec AO-1604LI-PE

Référence AO-1604LI-PE

Carte PCIe Sorties analogiques isolées, résolution 16 bit, vitesse de conversion 10µsec/ch, 4 AO, 8DI/O, Compteur, températures 0 à 50 °C

Sortie analogique haute précision isolée par bus, 4 canaux d'E/S numériques, 1 canal de compteur.
Fonctions et connecteurs compatibles avec la carte PCI DAI16-4(LPCI)L.
Isolation du bus entre le PC et le circuit de sortie analogique externe par un isolateur numérique.
Démarrage/fin d'échantillonnage contrôlable par logiciel, déclencheur externe, etc.
Conception de sécurité ajustant la tension de sortie à 0 V à la mise sous tension.
Série Analogique L (Économique et multifonctionnelle)
Bus PCI Express short size
Connecteur : Nappe miniature 50 broches
E/S analogiques :
- Canaux de sortie : 4
- Plage de sortie : ±10 V
- Résolution DAC : 16 bits
- Fréquence de mise à jour : 10 µs (max.)
- Mémoire tampon de sortie : 1 ko
E/S numériques :
- Canaux d'entrée : 4
- Canaux de sortie : 4
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 5 V CC (TTL)
- Tension de fonctionnement (sortie) : 5 V CC (TTL)
- Circuit d'entrée : Entrée TTL non isolée (logique positive)
- Circuit de sortie : Sortie TTL non isolée (logique positive)
Compteur
- Nombre de canaux : 1
- Système de comptage : 32 bits (comptage ascendant)
- Vitesse de réponse : 1 MHz
