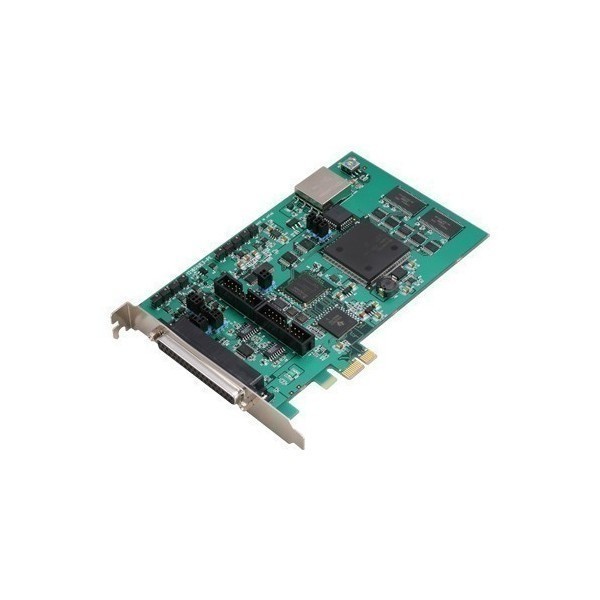

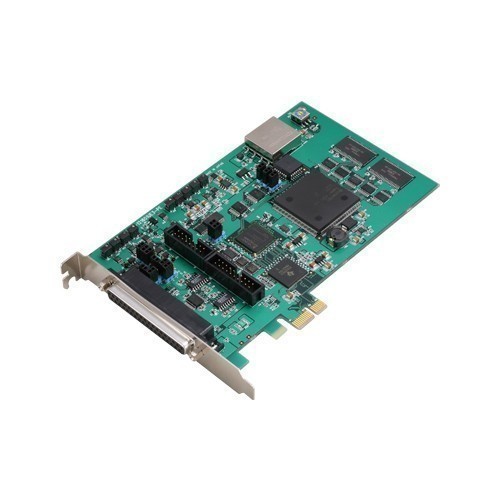

Contec AIO-121601UE3-PE

Référence AIO-121601UE3-PE

Carte PCI Express d'E/S analogiques, 16 canaux AI (12bit 1Ms/s), 1 canal AO, 3 canaux de comptage, températures 0 à 50 °C

Résolution 12 bits, vitesse de combinaison 1μsec/ch
Equipé d'une mémoire tampon de masse (16M de données) utilisable au format FIFO ou RING
Une variété d'accessoires sont disponibles pour l'extension des fonctions.
Livré avec un logiciel d'enregistreur de données et des bibliothèques de pilotes Windows/Linux
Le début/la fin de l'échantillonnage peut être contrôlé par un logiciel, la comparaison des données de conversion, un déclencheur externe, etc.
Connecteur utilisé D-SUB 37 broches (femelle); 2x Embase à broches 16 broches (mâle)
E/S analogiques
- Canaux d'entrée Asymétrique 16 canaux (différentiel 8 canaux)
- Plage d'entrée ±10 V ; ±5 V ; ±2,5 V ; 0 à 10V ; 0 à 5V
- Résolution ADC 12 bits
- Taux d'échantillonnage 1μsec/ch (max.)
- Mémoire tampon d'entrée 16 Mo de mots
- Canaux de sortie 1 canal
- Plage de sortie ±10 V ; ±5 V ; 0 à 10V
- Résolution CNA 12 bits
- Taux de mise à jour 6μsec (max.)
E/S numériques
- Canaux d'entrée 4 canaux
- Canaux de sortie 4 canaux
- Temps de réponse (entrée) 200nsec (max.)
- Temps de réponse (sortie) 200nsec (max.)
- Tension de fonctionnement (entrée) 5VDC-TTL
- Tension de fonctionnement (sortie) 5VDC-TTL
- Circuit d'entrée Entrée de niveau TTL non isolée (logique positive)
- Circuit de sortie Sortie de niveau TTL non isolée (logique positive)
