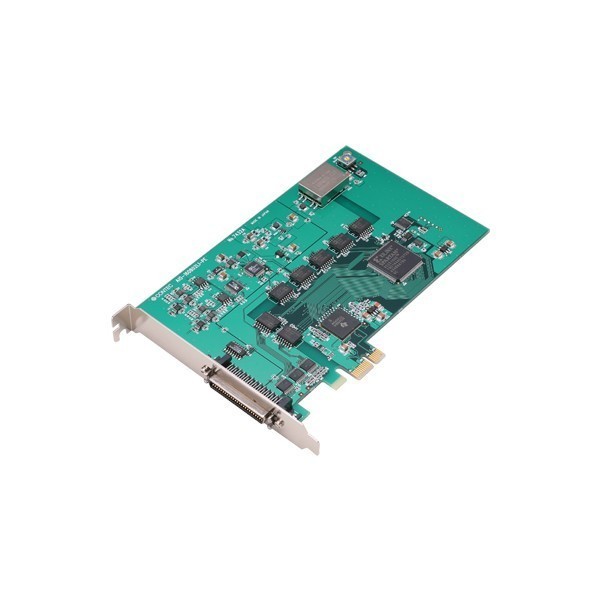

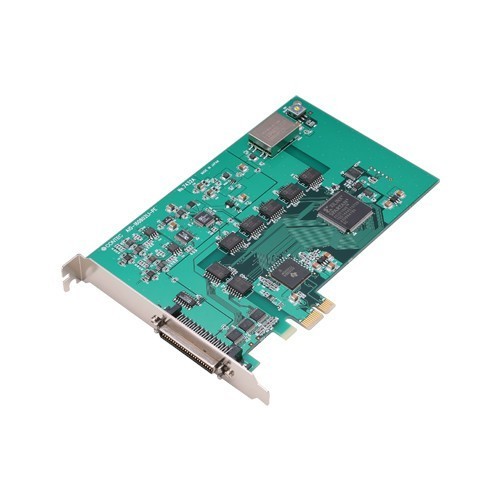

Contec AIO-160802LI-PE
AIO-160802LI-PE
Carte PCIe Entrées Sorties analogiques isolée, connecteur 50 broches, résolution 16 bit, 8 AI/O, 8 DI/O, 1 canal compteur, températures 0 à 50 °C
Documentation
En savoir plus
- Carte d'entrée analogique haute précision isolée par bus : 8 canaux d'entrée/sortie, 4 canaux d'E/S numériques, 1 canal de compteur
- Fonctions et connecteurs compatibles avec la carte PCI ADAI16-8/2(LPCI)L
- Isolation du bus entre le PC et le circuit d'entrée analogique externe par un isolateur numérique
- Début/fin d'échantillonnage contrôlable par logiciel, comparaison de données de conversion, déclenchement externe, etc
- Mémoire tampon (1 Ko) utilisable aux formats FIFO ou RING
- Série Analogique L (Économique et multifonctionnelle)
- Bus PCI Express short size
- Connecteur : Nappe miniature 50 broches.
- E/S analogiques :
- Canaux d'entrée : 8 (asymétriques).
- Plage d'entrée : ±10 V.
- Résolution ADC : 16 bits.
- Fréquence d'échantillonnage : 10 µs/canal (max.).
- Mémoire tampon d'entrée : 1 Ko.
- Canaux de sortie : 2.
- Plage de sortie : ±10 V.
- Résolution DAC : 16 bits
- Fréquence de mise à jour : 10 µs (max.)
- Mémoire tampon de sortie : 1 ko
- Canaux d'entrée : 8 (asymétriques).
- E/S numériques
- Canaux d'entrée : 4
- Canaux de sortie : 4
- Canaux d'E/S bidirectionnels
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 5 V CC (TTL)
- Tension de fonctionnement (sortie) : 5 V CC (TTL)
- Circuit d'entrée : Entrée TTL non isolée (logique positive)
- Circuit de sortie : Sortie TTL non isolée (logique positive)
- Alimentation intégrée
- Compteur
- Nombre de canaux : 1
- Système de comptage : Comptage 32 bits (incrémental)
- Fréquence de réponse : 1 MHz
Caractéristiques
| Températures | 0 à 50 °C |
| Bus | PCIe |
| Low Profile | Non |
| Isolation | Oui |
| Nombre canaux comptage | 1 |
| DI | 4 |
| DO | 4 |
| AI | 8 |
| AO | 2 |
