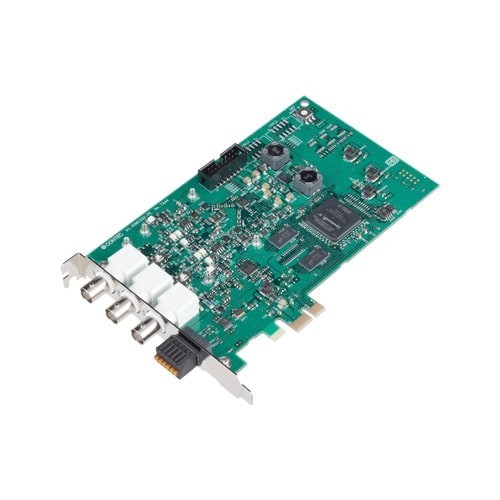

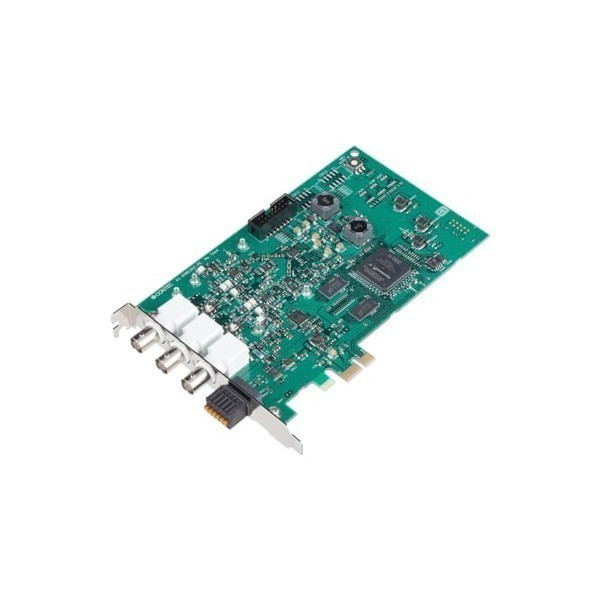

Contec AI-80M1202-PE

Référence AI-80M1202-PE

Carte d'entrée analogique PCI Express 80 MSPS à 2 entrées analogiques, 4DI / 4DO, résolution 12 bit, 3 connecteurs BNC, températures 0 à 50 °C

Vitesse de conversion maximale de 80 MSPS (12,5 ns), avec échantillonnage simultané de 2 canaux
L'échantillonnage peut être contrôlé par logiciel, comparaison des données de conversion, déclenchement externe et conditions de démarrage/arrêt similaires
La fonction de transfert maître du bus permet une acquisition de données continue à haute vitesse
Fonction de sélection de la résistance de terminaison
Fonction de filtrage numérique intégrée pour éviter les erreurs de détection dues aux interférences sur les signaux d'entrée externes
Pilote compatible Windows
Bus PCI Express
3 connecteurs BNC
E/S analogiques
- Canaux d'entrée : 2 asymétriques
- Plage d'entrée : ±10 V ; ±5 V. ±1 V
- Résolution ADC : 12 bits
- Fréquence d'échantillonnage : 12,5 ns (max.)
- Mémoire tampon d'entrée : 512 Mo (max.)
E/S numériques :
- Canaux d'entrée : 4 canaux
- Canaux de sortie : 4 canaux
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 3,3 V DC - LVTTL
- Tension de fonctionnement (sortie) : 3,3 V DC - LVTTL
- Circuit d'entrée : Entrée de niveau LVTTL non isolée (logique positive)
- Circuit de sortie : Sortie de niveau LVTTL non isolée (logique positive)
Systèmes d'exploitation compatibles : Windows 11 (64 bits) ; Windows 10 IoT Enterprise LTSC 2021 (64 bits) ; Windows 10 IoT Enterprise 2019 LTSC (64 bits) ; Windows 10 IoT Enterprise LTSB 2016 (64 bits)
