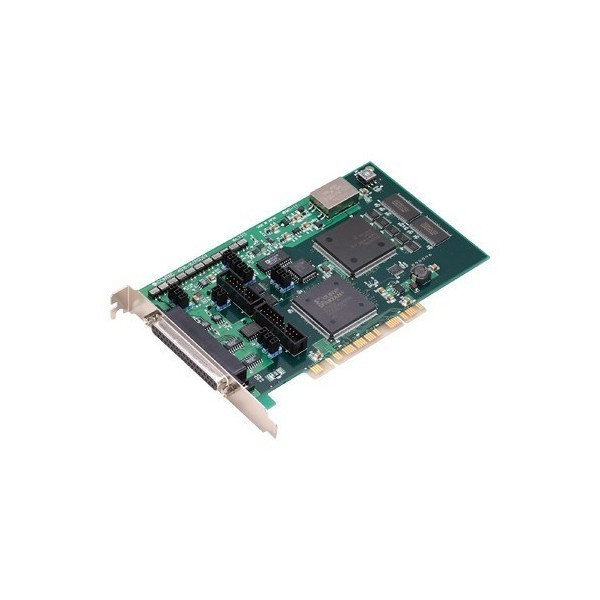

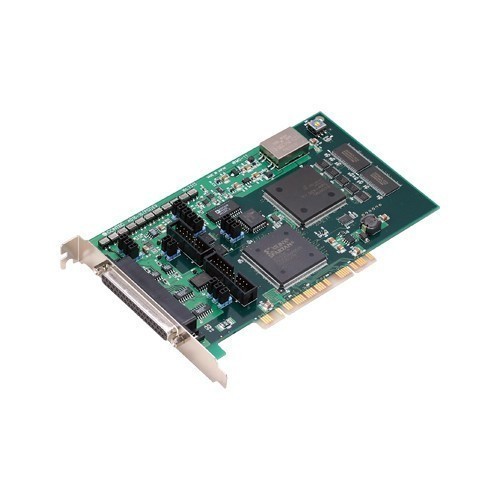

Contec AD16-16(PCI)EV

Référence AD16-16(PCI)EV

Carte PCI Entrée analogique isolée, résolution 16 bit, 16 AI, 8 DI/O, fonction compteur, températures 0 à 50 °C

Spécification de bus PCI
Connecteur utilisé D-SUB 37 broches (femelle); 2x Embase à broches 16 broches (mâle)
E/S analogiques
- Canaux d'entrée Asymétrique 16 canaux (différentiel 8 canaux)
- Plage d'entrée ±10 V ; ±5 V ; 0 à 10V ; 0 à 5V
- Résolution ADC 16 bits
- Taux d'échantillonnage 10μsec/ch (max.)
- Mémoire tampon d'entrée 16 Mo de mots
- Canaux de sortie 1 canal
- Plage de sortie ±10 V ; 0 à 10V
- Résolution CNA 16 bits
- Taux de mise à jour 10μsec (max.)
E/S numériques
- Canaux d'entrée 4 canaux
- Canaux de sortie 4 canaux
- Temps de réponse (entrée) 200nsec (max.)
- Temps de réponse (sortie) 200nsec (max.)
- Tension de fonctionnement (entrée) 5VDC-TTL
- Tension de fonctionnement (sortie) 5VDC-TTL
- Circuit d'entrée Entrée de niveau TTL non isolée (logique positive)
- Circuit de sortie Sortie de niveau TTL non isolée (logique positive)
