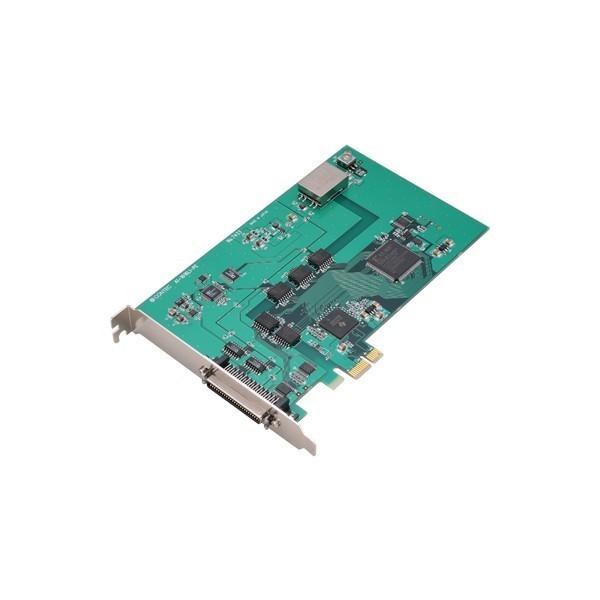

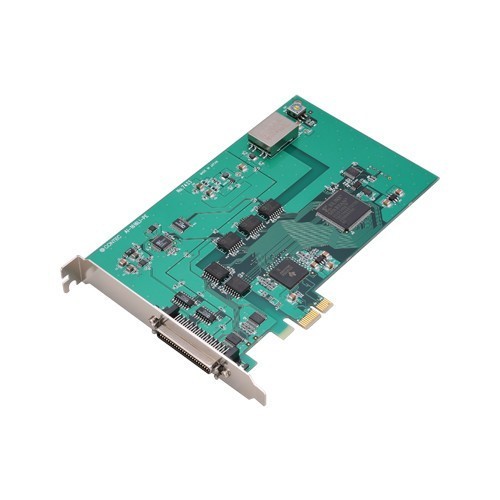

Contec AI-1616LI-PE

Référence AI-1616LI-PE

Carte PCIe d'entrées analogiques isolées, résolution 16 bits, 16 AI, 4 DI / 4 DO, Comptage jusqu'à 32 bits, températures 0 à 50 °C

Interface analogique haute précision à 16 canaux isolés par bus, dont 4 canaux dédiés aux E/S numériques, et 1 canal pour compteur.
Fonctions et connecteurs compatibles avec la carte PCI ADI16-16(LPCI)L.
Isolation du bus entre le PC et le circuit d'entrée analogique externe par un isolateur numérique.
Début/fin d'échantillonnage contrôlable par logiciel, comparaison des données de conversion, déclencheur externe, etc.
Mémoire tampon (1 Ko) utilisable aux formats FIFO ou RING.
Série Analogique L (Économique et Multifonction).
Bus PCI Express short size
Connecteur : Nappe miniature 50 broches.
E/S analogiques :
- Canaux d'entrée : 16 (asymétriques)
- Plage d'entrée : ±10 V
- Résolution ADC : 16 bits
- Fréquence d'échantillonnage : 10 µs/canal (max.)
- Mémoire tampon d'entrée : 1 Ko
Entrées/sorties numériques
- Canaux d'entrée : 4
- Canaux de sortie : 4
- Temps de réponse (entrée) : 200 ns (max.)
- Temps de réponse (sortie) : 200 ns (max.)
- Tension de fonctionnement (entrée) : 5 V CC (TTL)
- Tension de fonctionnement (sortie) : 5 V CC (TTL)
- Circuit d'entrée : Entrée TTL non isolée (logique positive)
- Circuit de sortie : Sortie TTL non isolée (logique positive)
Compteur
- Nombre de canaux : 1
- Système de comptage : Comptage 32 bits (incrémental)
- Fréquence de réponse : 1 MHz
