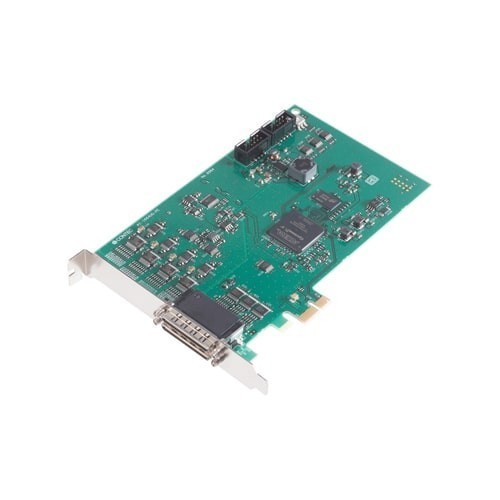

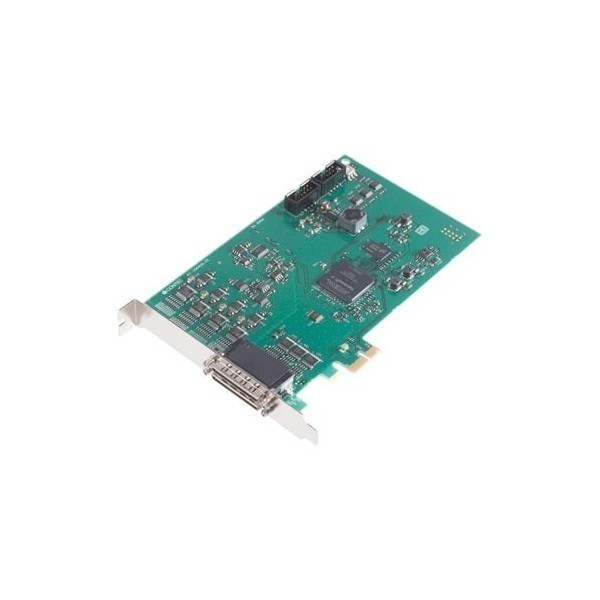

Contec AI-1664UG-PE
AI-1664UG-PE
Carte PCI Express d'entrée analogique 64 canaux (16 bits 1 MSPS), 4 DI et 4 DO, 1 canal de comptage 32bits, transfert maître bus, températures 0 à 50 °C
Documentation
En savoir plus
- Dispositif DAQ unique multifonction Série G
- Hautes performances avec entrées analogiques et entrées/sorties numériques et fonctions de compteur
- Fonction de transfert maître du bus DMA pour un échantillonnage continu et rapide
- Contrôleur d'événements intégré pour un contrôle de synchronisation avancé
- Fonctionnement synchronisé jusqu'à 16 appareils (connexion via connecteur de contrôle de synchronisation)
- Configuration sans cavalier ni trim (configuration logicielle)
- Forme du connecteur d'interface et affectation des broches de signal compatibles avec les AD16-64(LPCI)LA, AI-1664LA-LPE et AI-1664LAX-USB
- Analogique G (multifonction haute vitesse et haute précision)
- Bus PCI Express
- Connecteur utilisé 2x 68 broches au pas de 0,8 mm (femelle)
- E/S analogiques
- Canaux d'entrée 64 canaux asymétriques (32 canaux différentiels)
- Plage d'entrée ±10 V ; ±5 V ; ±2,5 V ; 0 à 10 V ; 0 à 5 V ; 0 à 2,5 V
- Résolution CAN 16 bits
- Taux d'échantillonnage 1 μsec/ch (max.)
- Mémoire tampon d'entrée 128 Mo de mots
- E/S numériques
- Canaux d'entrée 4 canaux
- Canaux de sortie 4 canaux
- Canaux d'E/S bidirectionnels 8 canaux
- Temps de réponse (entrée) 200 ns (max.)
- Temps de réponse (sortie) 200 ns (max.)
- Tension de fonctionnement (entrée) 3,3 V CC-LVTTL
- Tension de fonctionnement (sortie) 3,3 V CC-LVTTL
- Circuit d'entrée Entrée de niveau LVTTL non isolée (logique positive)
- Circuit de sortie Sortie de niveau LVTTL non isolée (logique positive)
- Compteur
- 1 canal
- Système de comptage 32 bits Comptage
- Vitesse de réponse 10 MHz
- Système d'exploitation pris en charge Windows 11 (64 bits) ; Windows 10 IoT Entreprise LTSC 2021 (64 bits) ; Windows 10 IoT Entreprise 2019 LTSC (64 bits) ; Windows 10 IoT Entreprise LTSB 2016 (64 bits) ; Windows 10 (64 bits) ; Windows 10 (32 bits) ; Linux
Modèles disponibles :
- AIO-163202UG-PE : 16bit, 1MSPS
- AIO-163202G-PE : 16bit, 100kSPS
- AIO-123202UG-PE : 12bit, 1MSPS
- AIO-123202G-PE : 12bit, 100kSPS
- AI-1664UG-PE : 16bit, 1MSPS
Caractéristiques
| Températures | 0 à 50 °C |
| Bus | PCIe |
| Comptage | 16bit Up |
| Nombre canaux comptage | 1 |
| DI | 4 |
| DO | 4 |
| AI | 64 |
