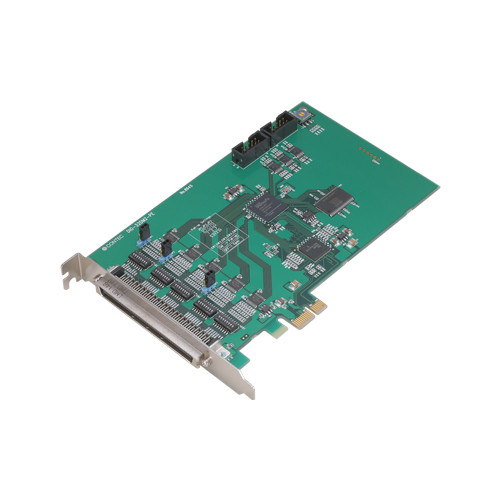

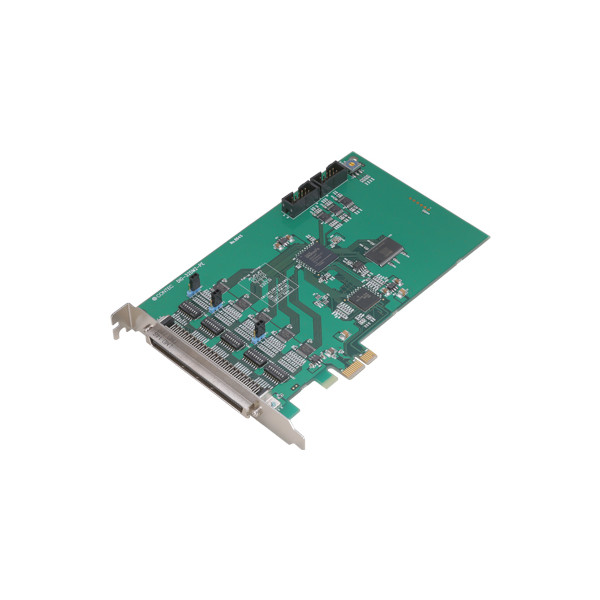

Contec DIO-32DM2-PE
DIO-32DM2-PE
Carte PCI Express 32 entrées sorties numériques bi-directionnelles, transfert maître de bus non isolé 3,3 VCC-LVTTL, connecteur 96 broches mâle, alimentaion, températures 0 à 50 °C
Documentation
En savoir plus
- 32 canaux d'E/S LVTTL non isolés (32 canaux d'entrée / 16 canaux d'E/S chacun / 32 canaux de sortie sont sélectionnés)
- Échantillonnage et génération à une fréquence de transfert maximale de 20 MHz
- Un connecteur de synchronisation est prévu pour le contrôle synchronisé de plusieurs cartes
- Vous pouvez utiliser jusqu'à 4 signaux d'entrée comme signaux de requête d'interruption lors de l'utilisation des E/S générales
- Bibliothèques de pilotes compatibles Windows/Linux incluses. Compatible avec les logiciels d'application pour générateurs de motifs et analyseurs logiques (version Windows uniquement)
- Possibilité d'utiliser une résistance de rappel et de sélectionner la tension.
- Bus PCI Express
- Format court
- Connecteur utilisé : 96 broches mâle, pas de 1,27 mm
- Connecteur mâle 10 broches (2x)
- E/S numériques
- 32 canaux d'E/S bidirectionnels
- Temps de réponse (entrée) : 50 ns (max.)
- Temps de réponse (sortie) : 50 ns (max.)
- Tension de fonctionnement (entrée) : 3,3 V CC - LVTTL
- Tension de fonctionnement (sortie) : 3,3 V CC - LVTTL
- Circuit d'entrée : Entrée TTL non isolée (logique positive) ; Entrée LVTTL non isolée (logique positive)
- Circuit de sortie : Sortie LVTTL non isolée (logique positive)
Caractéristiques
| Températures | 0 à 50 °C |
| DIO | 32 bi-directionnelles |
| Bus | PCIe |
| Isolation | Non |
