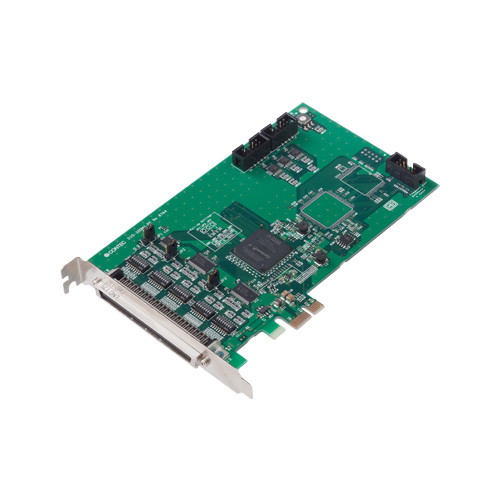

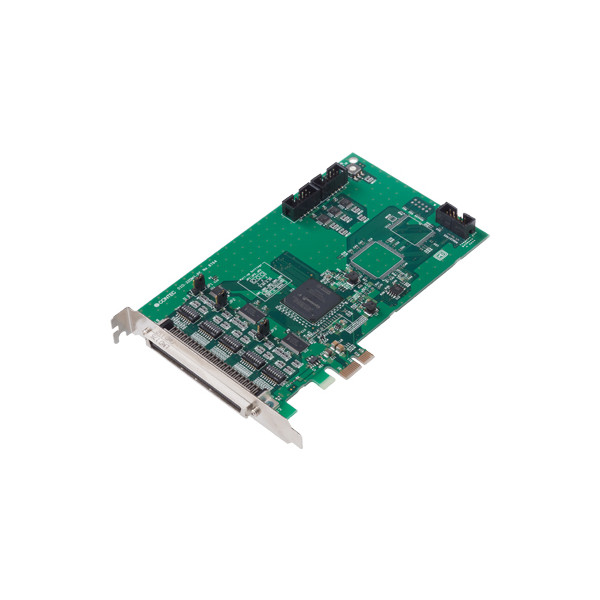

Contec DIO-32DM3-PE

Référence DIO-32DM3-PE

Carte PCI Express 32 E/S numériques bidirectionnelles, haute vitesse 50 MHz, maître de bus non isolé 3,3 VCC-LVTTL, températures 0 à 50 °C

32 canaux d'E/S LVTTL non isolés (32 canaux d'entrée / 16 canaux d'E/S chacun / 32 canaux de sortie sont sélectionnés)
Échantillonnage et génération à une fréquence de transfert maximale de 50 MHz
Un connecteur de synchronisation permet le contrôle synchronisé de plusieurs cartes
Il est possible d'utiliser jusqu'à 4 signaux d'entrée comme signaux de requête d'interruption lors de l'utilisation des E/S générales
Des bibliothèques de pilotes compatibles Windows/Linux sont fournies. Compatible avec les logiciels d'application pour générateurs de motifs et analyseurs logiques (version Windows uniquement)
Les fonctions et les connecteurs sont compatibles avec la carte PCI PIO-32DM (PCI) et les cartes PCI Express DIO-32DM2-PE et DIO-32DM-PE
Bus PCI Express
Format court
Connecteur utilisé : 96 broches mâle, pas de 1,27 mm ; 2 connecteurs mâles à 10 broches
E/S numériques
- Canaux d'E/S bidirectionnels : 32
Temps de réponse (entrée) : 20 ns (max.)
Temps de réponse (sortie) : 20 ns (max.)
Tension de fonctionnement (entrée) : 3,3 V DC - LVTTL
Tension de fonctionnement (sortie) : 3,3 V DC - LVTTL
Circuit d'entrée : Entrée TTL non isolée (logique positive) ; Entrée LVTTL non isolée (logique positive)
Circuit de sortie : Sortie LVTTL non isolée (logique positive)
