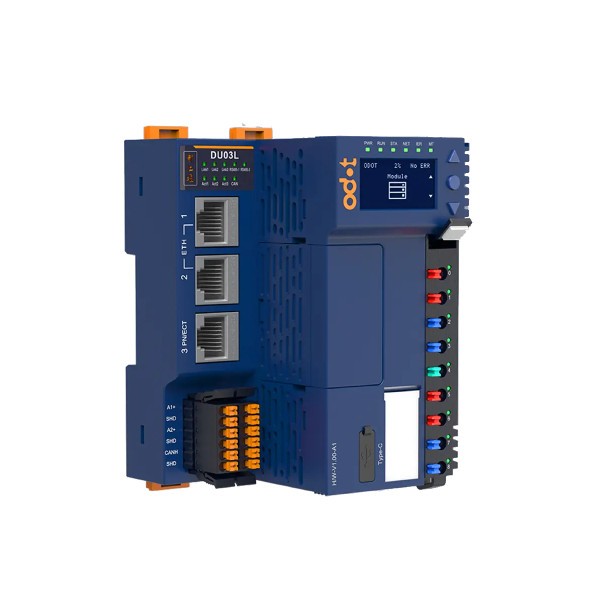

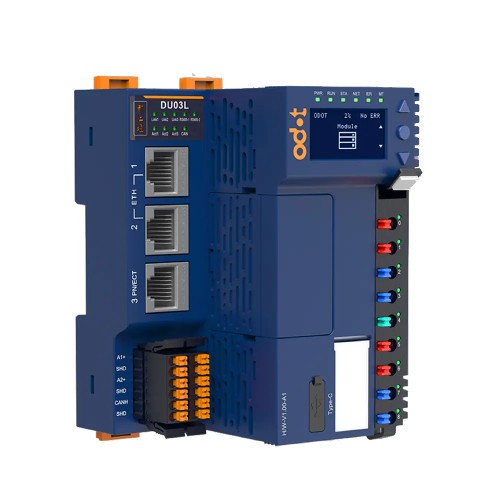

ODOT DU03L
DU03L
Contrôleur ouvert avec CANopen, Profinet et EtherCAT maîtres, jusqu'à 32 modules d'E/S, 2 RS-485, 1 CAN, 3 RJ45, 1 USB, 1 TF, boîtier IP20, alimentation 24V DC, températures -20 à 60 °C
Documentation
En savoir plus
- Interfaces
- 3 ports RJ45. Les ports 1 et 2 sont des interfaces de débogage ou de communication. Le port 3 est l'interface maître EtherCAT/PROFINET. 10/100 Mbit/s, duplex intégral, MDI/MDIX automatique
- 1 interface CAN, câblage par bornes, transmission 10 kbit/s à 1 000 kbit/s
- 2 interfaces RS485, câblage par bornes, transmission 300 bps - 500 Kbps
- 1 interface USB Type-C
- 1 Interface carte TF (réservée)
- Stockage de données 1 Go
- Stockage de programmes 1 Go
- Mémoire rémanente 512 Ko
- 32 modules d'extension max
- Horloge temps réel
- Serveur Modbus TCP
- Client Modbus TCP
- Prise en charge de la connexion de jusqu'à 8 serveurs
- Modbus RTU/ASCII maître
- Esclave Modbus RTU/ASCII
- Port libre CAN protocoles CAN 2.0A/B
- Port libre TCP/UDP
- Plateforme de programmation AIOSYS
- Langage de programmation LD, ST, C
- Température de fonctionnement -30 à 50 °C
- Indice de protection IP20
- Conforme aux normes IEC 61131-2, IEC 60068-2-6, IEC 6008-2-27 et IEC 61000-4
- Consommation 130 mA à 24 V DC
- Alimentation du système 19,2 ~ 28,8 V DC (Nominale : 24 V DC), protection contre l’inversion de polarité
- Bornes enfichables
- Redondance du double bus
- Installation Rail DIN 35 mm
- Dimensions 119 x 83 x 80 mm
Caractéristiques
| Ports LAN | 4 ports |
| Ports Série | 1 |
| Interface Série | RS-485 |
| Alimentation | 24V DC |
| Températures | -30 à 70 °C |
| Bus | CAN |
| Protection | IP20 |
