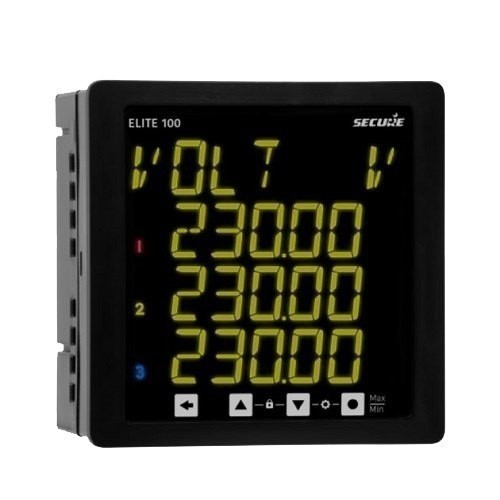

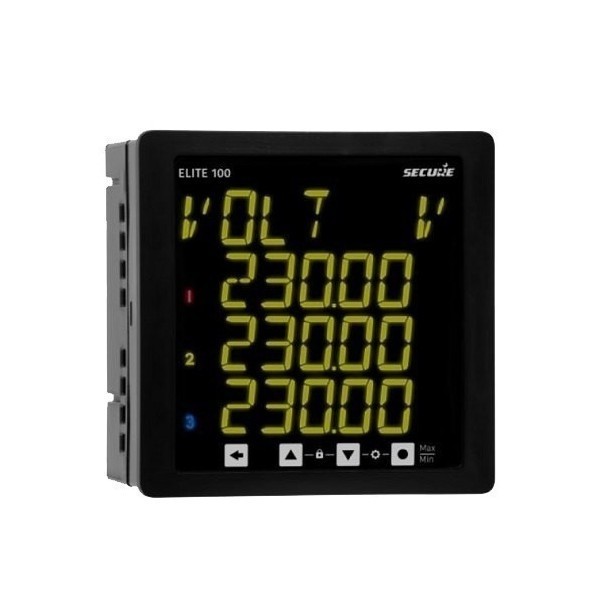

SECURE Elite 100
Elite 100
Module de mesure pour application 1P2W / 3P3W / 3P4W, écran LED, Cewe, mesure 20 V à 500 V, protocole Modbus sur RS485, boîtier IP54 / IP20, températures -10 à 60 °C
Documentation
En savoir plus
- Module de mesure multi-fonctions haute précision avec écran LED pour application 1P2W / 3P3W / 3P4W
- Plage de tension de mesure 20 V à 500 V
- Plage de tension nominale (Un) 57,5 V à 240 V (phase à neutre), 100 V à 415 V (phase à phase)
- Surtension 150% de Un continu
- Plage de courant de mesure 50 mA à 6A
- Plage de courant nominal (In) 1 A ou 5 A
- Surcharge 150% de En continu
- Gamme de fréquence 45 à 65 Hz
- Facteur de puissance 0.1 lag – Unity – 0.1 lead (pour In et Un)
- Surintensité de courte durée 120 A pendant 1 s
- Plage d'alimentation auxiliaire 40 à 300 V AC / DC
- Tension (V), Courant (A) ±0,5 % FS
- Puissance ±0,5 % FS (à l'unité PF)
- Facteur de puissance (PF) ±0,005
- Fréquence (F) ±0,1 Hz
- Classe d'énergie active 1.0 (selon IEC 62053-21)
- Énergie réactive Classe 2 (selon IEC 62053-23)
- Coéfficent de température
- Tension, courant : 0,05 % / ºC
- Circuit de courant 1 A :
- Alimentation auxiliaire <4,5VA
- RS-485 Modbus : semi-duplex ; taux de rafraîchissement 500 ms
- Configurable par l'utilisateur – Débit en bauds : 1200 à 19200 bps (par défaut 9600 bps) ; Bit de parité : aucun, impair, pair ; Bit d'arrêt : 1, 2
- Sortie d'impulsion (simple) 24 V à 240V DC ou 48 à 240V AC à 100 mA. Option de largeur d'impulsion de 80 / 240 / 300 ms
- Sortie d'alarme (simple) Type N/O, tension nominale 230V AC @ 2A. Option de largeur d'impulsion de 80 / 240 / 300 ms
