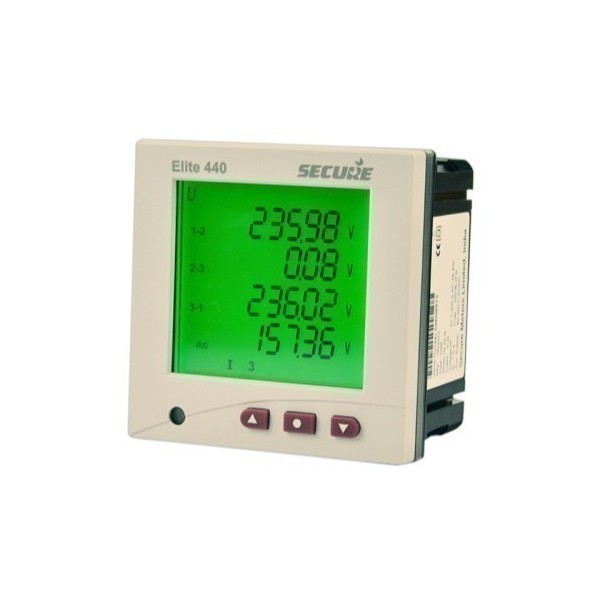

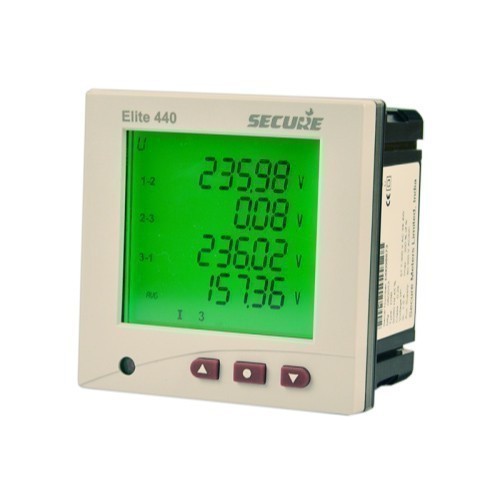

SECURE Elite 440
Elite 440
Module de mesure pour application HT3 / HT4 / LT4, écran LCD, alimentation 80 - 300V AC/DC ou 24 - 60V DC, Cewe, protocole Modbus dur RS485, boîtier IP54 / IP20, températures -20 à 60 °C
Documentation
En savoir plus
- Module de mesure multi-fonctions haute précision avec écran LCD pour application HT3/HT4/LT4
- Plage de tension de mesure 57,7 V (100 V) - 240 V (415 V) CA triphasé 4 fils (3 phases 3 fils)
- Tolérance -30% à +20% de Vn
- Plage d'alimentation auxiliaire 80 - 300 V AC/DC ou 24 - 60 V DC (variante)
- Plage de courant Disponible 1-2A et 5-10 A en variante unique (configurable sur site)
- Fréquence principale 50/60Hz avec ±5%
- Classe de précision 0.2s, 0.5s, 1.0
- Charge Auxiliaire : 3,5 VA ; 8VA lorsque tous les modules sont connectés
- Charge ckt actuelle : 1 A - 0,05 VA par phase, 5 A - 0,25 VA par phase
- Charge ckt de tension : 0,15 VA par phase
- Surintensité de courte durée 20 x Imax pendant 1 s, 10 x Imax pendant 3 s, 7 x Imax pendant 10 s
- Normes* IEC62052-11, IEC62053-21, IEC62053-23, IEC62053-22, IEC61010, IEC62053-31
- Affichage large à quatre lignes à sept chiffres (9,7 H x 5 W mm) avec section d'identification des quadrants et graphique à barres pour une indication instantanée du niveau de puissance
- Mesure THD moyenne pour la tension, le courant et la puissance, jusqu'à la 31e harmonique
- Sélection de la mesure (étoile ou delta/3P4W ou 3P3W)
- Communication Modbus via port RS-485/Ethernet
- Mesure de la moyenne quadratique réelle (RMS)
- LED d'étalonnage pour test de précision sur site
- Alimentation auxiliaire à large plage, adaptée aux installations haute ou basse tension
- Enregistrement de la demande maximale
- Instantané de minuit (valeurs) pour les registres d'énergie sélectionnés
- Prise en charge du verrouillage du défilement et de l'affichage de la «page de favoris»
- Capacité d'extension via des modules d'extension pour sorties analogiques ou entrées/sorties d'impulsions et Ethernet
- Protection par mot de passe pour le mode configuration
- Module de passerelle Ethernet pour une intégration facile de plusieurs compteurs connectés sur le réseau RS485
