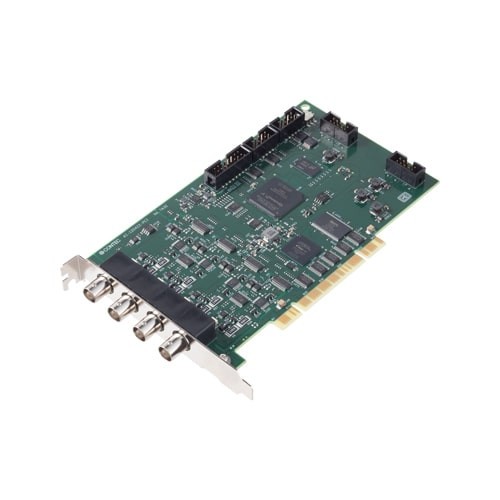

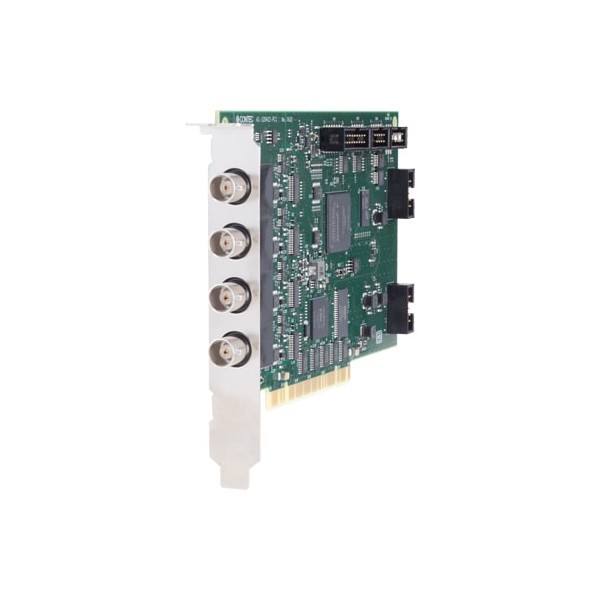

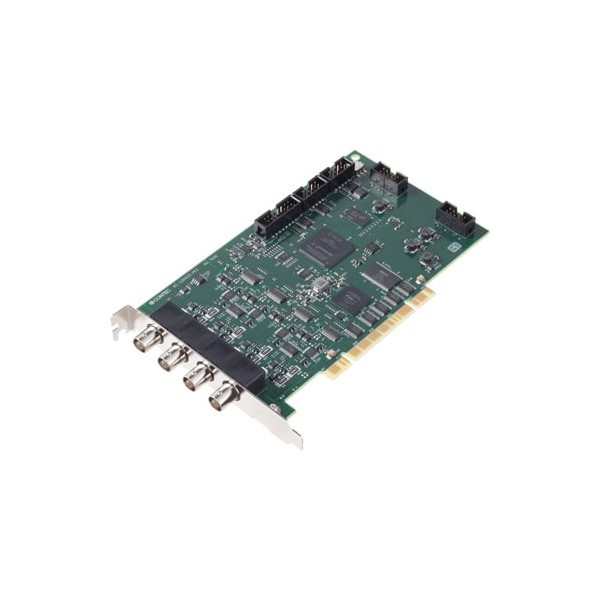

Contec AI-1204Z2-PCI

Référence AI-1204Z2-PCI

Carte PCI d'entrée analogique haute vitesse non isolée à 4 canaux, résolution 12 bit, conversion 10MSPS, mémoire tampon 256 Mo, 8 DI/O, 4 connecteurs BNC, températures 0 à 50 °C

Plus de détails

Envoyer à un ami
Envoyer à un ami

Contec AI-1204Z2-PCI
Carte PCI d'entrée analogique haute vitesse non isolée à 4 canaux, résolution 12 bit, conversion 10MSPS, mémoire tampon 256 Mo, 8 DI/O, 4 connecteurs BNC, températures 0 à 50 °C
Destinataire :
Nom de votre ami ^* :
Adresse e-mail de votre ami ^* :
^* Champs requis
OU Annuler
Imprimer

Documentation

Téléchargement (580.69k)

En savoir plus

Vitesse de conversion maximale de 10 Méch./s (100 ns), avec échantillonnage simultané de 4 canaux
L'échantillonnage peut être contrôlé par logiciel, comparaison des données de conversion, déclenchement externe, sortie du contrôleur d'événements et conditions de démarrage et d'arrêt similaires
Intègre un connecteur de contrôle de synchronisation pour un fonctionnement synchronisé
La grande capacité de mémoire tampon et la fonction de transfert maître du bus permettent une acquisition continue de données à grande vitesse pendant une longue période
Connecteur BNC utilisé pour la broche d'entrée analogique
Un logiciel pilote compatible Windows est fourni
Série Z analogique (échantillonnage simultané sur 4 canaux)
Bus PCI
Connecteurs utilisés : 4 BNC ; embase mâle 16 broches ; 2 embases mâles 10 broches
E/S analogiques
- 4 canaux d'entrée asymétriques
- Plage d'entrée : ± 10 V ; ± 5 V ; ± 2,5 V ; ± 1,25 V ; 0 à 10 V ; 0 à 5 V ; 0 à 2,5 V
- Résolution CAN 12 bits
- Fréquence d'échantillonnage 100 ns (max.)
- Mémoire tampon d'entrée 256 Mo
E/S numériques
- Canaux d'entrée 4 canaux
- Canaux de sortie 4 canaux
- Temps de réponse (entrée) 200 ns (max.)
- Temps de réponse (sortie) 200 ns (max.)
- Tension de fonctionnement (entrée) 3,3 VCC-LVTTL
- Tension de fonctionnement (sortie) 3,3 VCC-LVTTL
- Circuit d'entrée : Entrée LVTTL non isolée (logique positive)
- Circuit de sortie : Sortie LVTTL non isolée (logique positive)
Systèmes d'exploitation Windows pris en charge
