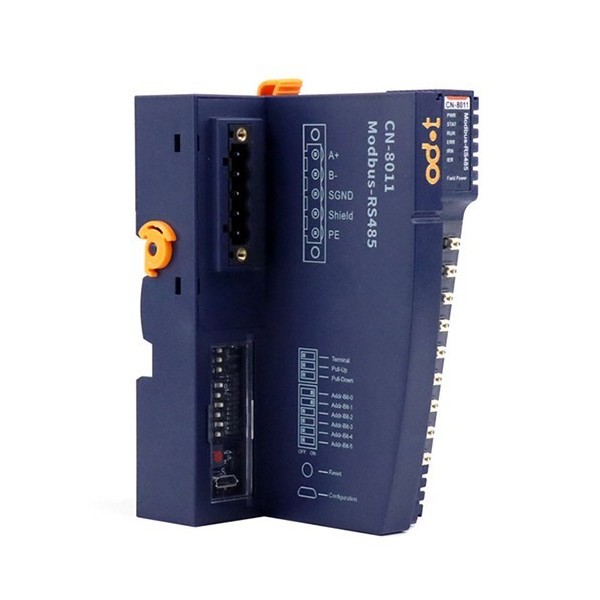

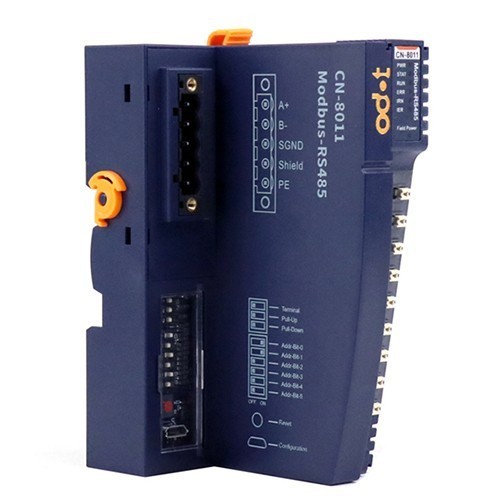

ODOT CN-8011

• Alimentation du système Nominal : 24V DC / Gamme : 9-36V DC
• Protection inverse : OUI
• Consommation d'énergie 30mA@24Vdc
• Sortie courant Max. 2.5A@5VDC
• Isolation entre l'alimentation du système et l'alimentation sur le terrain
• Puissance de champ Nominal : 24 VDC / Varier 22-28VDC
• Contact d'alimentation sur le terrain Max. 8A
• Module d'extension 32 emplacements
• Câblage Max.1.5mm²(AWG 16)
• Type de montage Rail DIN 35 mm
• Dimansions 115*51.5*75 mm, poids 130g
• Température de fonctionnement -40 à 85 °C
• Humidité de fonctionnement 5 % à 95 % (sans condensation)
• Classe de protection IP20
• Protocole : Modbus-RTU/ASCII
  • Code de fonction : 01/02/03/04/05/06/15/16
  • Débit en bauds : 2400~115200bps
  • N° de poste : 1~63 (configuration du commutateur de code de numérotation), 64~247 (configuration logicielle)
  • Interface : Borne à vis 5 broches
  • Bits de données : 7, 8
  • Contrôle de parité : aucun, pair, impair
  • Bit d'arrêt : 1, 2
  • Max. longueur du bus : 1 200 m (RS485, débit de 2 400 bauds)
  • Résistance terminale et résistance de décalage : configuration du commutateur de code de numérotation
• Interface réseau RJ45x2
• Vitesse 10/100 Mbps, MDI/MIDX, duplex intégral
• Distance 100m
• Adresse IP Jeu de commutateurs DIP ou jeu de logiciels IO-Config

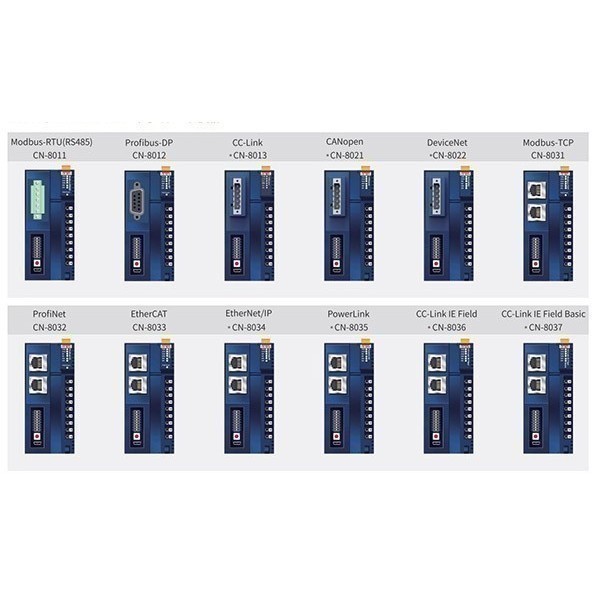

Modèles disponibles :

• CN-8031 : protocole Modbus-TCP
• CN-8011 : protocole Modbus-RTU
• CN-8032L : protocole PROFINET, avec redondance MRP
• CN-8032 : protocole PROFINET, avec redondance MRP
• CN-8033 : protocole EtherCAT
• CN-8034 : protocole Ethernet/IP
• CN-8012 : protocole PROFIBUS DP
• CN-8021 : protocole CANopen
• CN-8013 : protocole CC-Link
