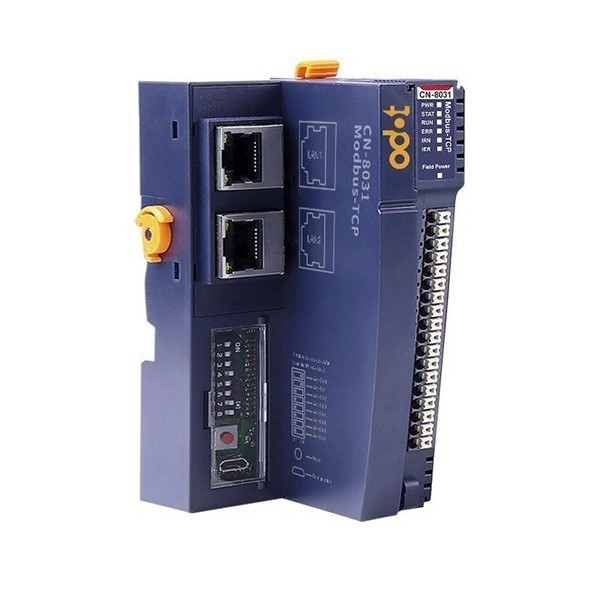

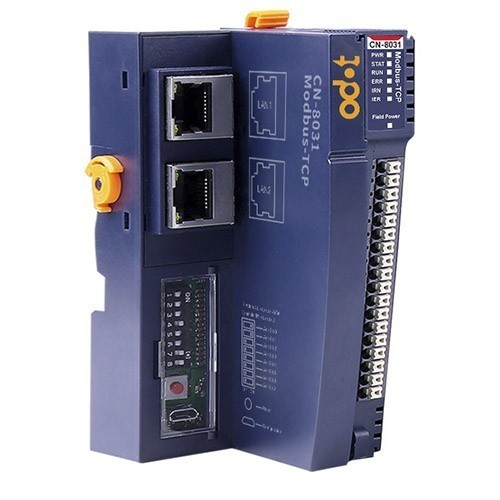

ODOT CN-8031

• Alimentation du système Nominal : 24V DC / Gamme : 9-36V DC
• Protection inverse : OUI
• Consommation d'énergie 50mA@24Vdc
• Sortie courant Max. 2.5A@5VDC
• Isolation entre l'alimentation du système et l'alimentation sur le terrain
• Puissance de champ Nominal : 24 VDC / Varier 22-28VDC
• Contact d'alimentation sur le terrain Max. 8A
• Module d'extension 32 emplacements
• Câblage Max.1.5mm²(AWG 16)
• Type de montage Rail DIN 35 mm
• Dimansions 115*51.5*75 mm, poids 130g
• Température de fonctionnement -40 à 85 °C
• Humidité de fonctionnement 5 % à 95 % (sans condensation)
• Classe de protection IP20
• Protocole Modbus-TCP
• Zone de données de processus Somme d'entrée et de sortie : 8 192 octets
• Fonction diagnostique Prise en charge
  • Zone de stockage des données Modbus
  • Zone 0xxxx (bobine) 8192 bits
  • Zone 1xxxx (Entrée TOR) 8192 bits
  • Zone 3xxxx (registre d'entrée) 2048 mots
  • Zone 4xxxx (Registre d'exploitation) 2048 mots
  • Zone 3xxxx (Diagnostic système - entrée d'état) 105 mots
  • Zone 4xxxx (Diagnostic système - sortie de contrôle) 1 Mot Nombre de TCP:5 Clients
• TCP Keepalive OUI
• Chien de garde Modbus OUI (Par défaut : Activer, 30 secondes)
• Code de fonction 01/02/03/04/05/06/15/16/23
• Interface réseau RJ45x2
• Vitesse 10/100 Mbps, MDI/MIDX, duplex intégral
• Distance 100m
• Adresse IP Jeu de commutateurs DIP ou jeu de logiciels IO-Config

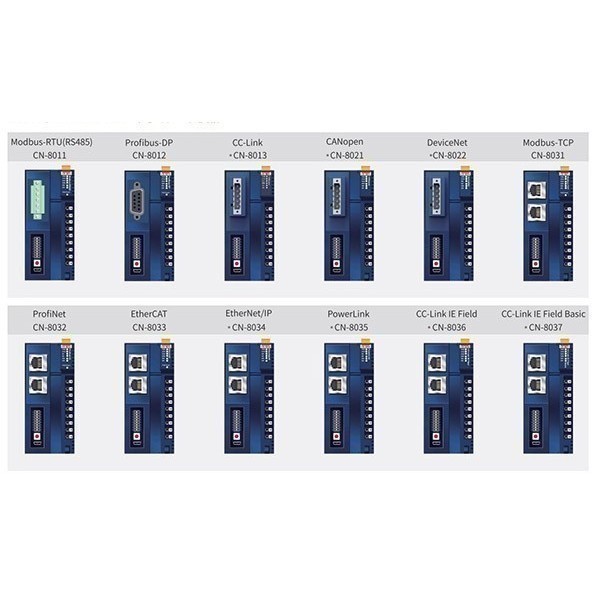

Modèles disponibles :

• CN-8031 : protocole Modbus-TCP
• CN-8011 : protocole Modbus-RTU
• CN-8032L : protocole PROFINET, avec redondance MRP
• CN-8032 : protocole PROFINET, avec redondance MRP
• CN-8033 : protocole EtherCAT
• CN-8034 : protocole Ethernet/IP
• CN-8012 : protocole PROFIBUS DP
• CN-8021 : protocole CANopen
• CN-8013 : protocole CC-Link
