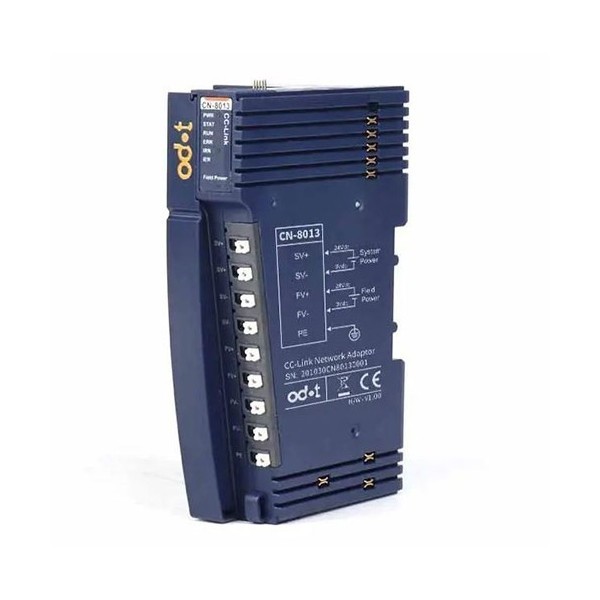

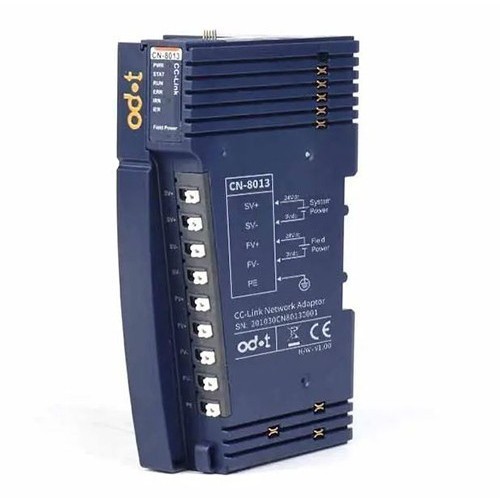

ODOT CN-8013

• Alimentation système : Nominale : 24Vdc, Plage : 9-36Vdc
• Protection inverse : OUI
• Consommation d'énergie : 110 mA à 24 Vdc
• Courant d'alimentation du bus interne : Max : 2,5 A à 5 Vdc
• Isolation : isolation entre l'alimentation du système et l'alimentation sur le terrain
• Alimentation : Nominale : 24 Vdc, Plage : 22-28 Vdc
• Courant de puissance de champ : Max. CC 8A
• Modules IO pris en charge : 32 pièces
• Câblage : Max. 1,5 mm² (AWG 16)
• Type de montage : rail DIN 35 mm
• Taille : 115*51.5*75mm
• Spécification de l'environnement
• Température de fonctionnement : -40 à 85 °C
• Humidité de fonctionnement : 5 % à 95 % (sans condensation)
• Classe de protection : IP20
• Paramètre CC-Link
• Protocole CC-Link Ver.2
• Type de station Station d'appareil distant
• Nombre de logiques
• Gares occupées 1, 2, 3, 4
• Configuration de boucle étendue 1 fois, 2 fois, 4 fois, 8 fois
• Capacité de données d'E/S Capacité RX/RY (bit) max. 896
• Capacité RWr/RWw (mot) max. 128
• Débit en bauds 156K/625K/2.5M/5M/10Mbps
• Nœud Station (n° de station)
• 1 ~ 64 (configuration du commutateur DIP), lorsque le commutateur DIP
• la valeur n'est pas 1~64, et le numéro de station obligatoire est 1.
• Borne à vis à 5 broches
• Max. longueur de bus 1200m(156kbps)
• Résistance terminale 120ohm

Modèles disponibles :

• CN-8031 : protocole Modbus-TCP
• CN-8011 : protocole Modbus-RTU
• CN-8032L : protocole PROFINET, avec redondance MRP
• CN-8032 : protocole PROFINET, avec redondance MRP
• CN-8033 : protocole EtherCAT
• CN-8034 : protocole Ethernet/IP
• CN-8012 : protocole PROFIBUS DP
• CN-8021 : protocole CANopen
• CN-8013 : protocole CC-Link
