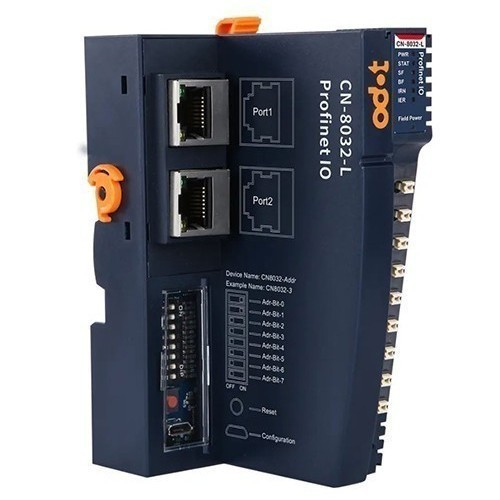

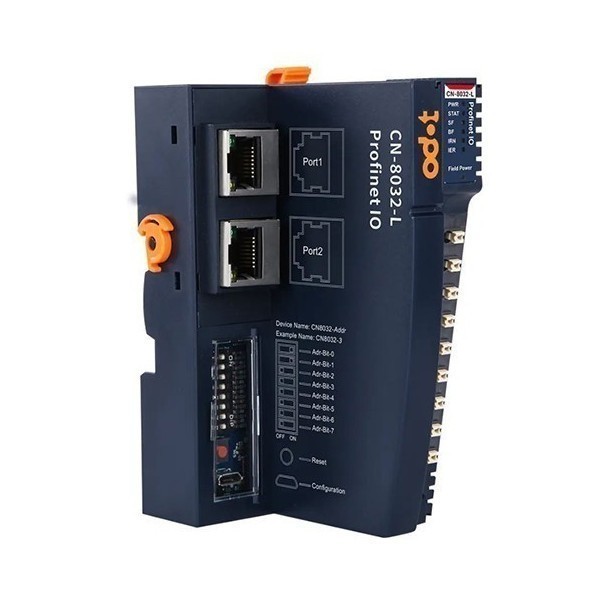

ODOT CN-8032L Agrandir l'image

ODOT CN-8032

CN-8032

Adaptateur réseau PROFINET, avec redondance MRP ou anneau, 32 modules d'extension IO pris en charge, transmission jusqu'à 100m, vitesse 10/100 Mbps, 2 LAN RJ45, boîtier IP20, températures -40 à 85 °C

Plus de détails

Documentation

En savoir plus

  • Alimentation du système Nominal : 24 Vdc / Gamme : 9-36 Vdc
  • Consommation d'énergie 110mA@24Vdc
  • Courant de sortie max : 2 A à 5 Vdc
  • Isolation entre l'alimentation du système et l'alimentation sur le terrain
  • Protection inverse
  • Contact d'alimentation sur le terrain max. : 8 A
  • Module d'extension 32 emplacements
  • Câblage Max.1.5mm² (AWG 16)
  • Type de montage Rail DIN 35 mm
  • Taille 115*51.5*75mm
  • Température de fonctionnement -40~85℃
  • Humidité de fonctionnement 5 % à 95 % (sans condensation)
  • Classe de protection IP20
  • Paramètre Profinet
  • Protocole Profinet IO Device I/O Data Size
  • Entrée max.1440 octets, sortie max.1440 octets
  • RT OUI,Min.1ms
  • IRT OUI,Min.250us
  • MRP OUI
  • MRPD NON
  • Interface réseau RJ45x2
  • Vitesse 10/100Mbps, MDI/MIDX, Full-Duplex
  • Distance 100m
  • Nom de l'appareil Profinet
  • Réglage du commutateur DIP ou modification du moniteur Profinet

Modèles disponibles :

  • CN-8031 : protocole Modbus-TCP
  • CN-8011 : protocole Modbus-RTU
  • CN-8032L : protocole PROFINET, avec redondance MRP
  • CN-8032 : protocole PROFINET, avec redondance MRP
  • CN-8033 : protocole EtherCAT
  • CN-8034 : protocole Ethernet/IP
  • CN-8012 : protocole PROFIBUS DP
  • CN-8021 : protocole CANopen
  • CN-8013 : protocole CC-Link

Caractéristiques

Ports LAN2 ports
Températures-40 à 85 °C
Protocoles de communicationPROFINET
ProtectionIP20
