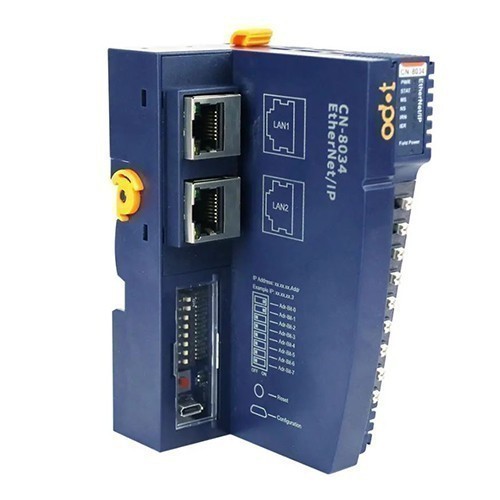

ODOT CN-8034

• L'adaptateur réseau est également compatible avec CODESYS V3.5.
  • Max. l'entrée est de 504 octets
  • Max. la sortie est de 504 octets
  • Max. la connexion par message explicite est de 10
  • Max. la connexion de message implicite est 5
  • Max. La connexion CIP est de 10
  • Max. La longueur du bus est de 100 m
• 2*RJ45, 10/100Mbps, auto-adaptation, full duplex
• Alimentation du système : Nominale : 24 Vdc, plage : 9-36 Vdc
• Protection contre les surintensités, protection inverse : OUI
• Consommation d'énergie : 110 mA à 24 Vdc
• Courant d'alimentation du BUS interne : Max.2A@5VDC
• Isolation : isolation entre l'alimentation du système et l'alimentation sur le terrain
• Alimentation sur le terrain : alimentation : 22 ~ 28 V (nominal 24 VDC)
• Courant d'alimentation sur le terrain : 8A max
• Modules d'E/S pris en charge : 32 pièces
• Câblage : Max. 1,5 mm² (AWG 16)
• Type de montage : rail DIN de 35 mm
• Taille : 115*51.5*75mm
• Température de fonctionnement : -40~85℃
• Humidité opérationnelle : 5 % ~ 95 % HR (sans condensation)
• Niveau de protection : IP20
• Protocole : Ethernet/IP
  • Max. longueur d'entrée : 504 octets par instance d'assemblage
  • Max. longueur de sortie : 504 octets par instance d'assemblage
  • Max. non. de connexions de messages explicites : 10
  • Max. non. de connexions de messages implicites : 5
  • Max. non. de connexions CIP : 10
• Interface réseau : 2*RJ45
• Vitesse : 10/100 Mbps, MDI/MIDX, duplex intégral
• Longueur max. du bus : 100 m

Modèles disponibles :

• CN-8031 : protocole Modbus-TCP
• CN-8011 : protocole Modbus-RTU
• CN-8032L : protocole PROFINET, avec redondance MRP
• CN-8032 : protocole PROFINET, avec redondance MRP
• CN-8033 : protocole EtherCAT
• CN-8034 : protocole Ethernet/IP
• CN-8012 : protocole PROFIBUS DP
• CN-8021 : protocole CANopen
• CN-8013 : protocole CC-Link
